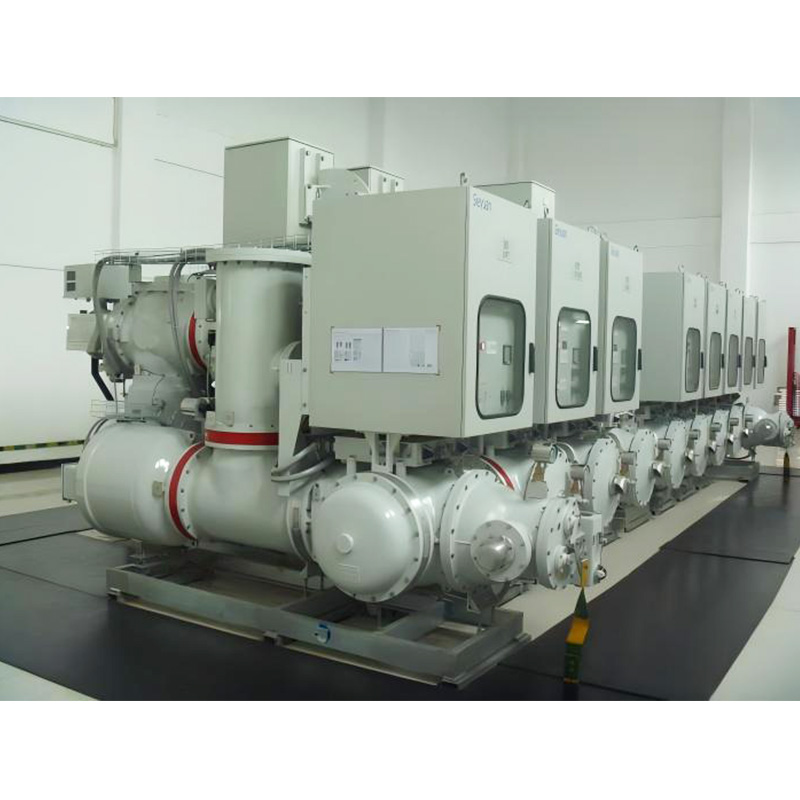

Comment garantir le fonctionnement fiable des équipements GIS ?

Mise en service des GIS : vérification fondamentale pour une fiabilité à long terme

Inspections avant mise en service et protocoles de validation après mise en service

Avant de mettre sous tension les équipements GIS, il est essentiel d’effectuer des vérifications préalables à la mise en service afin de poser les bases d’un fonctionnement correct. Lors de ces inspections, les techniciens examinent la manière dont l’ensemble a été assemblé, vérifient le niveau de propreté des composants, s’assurent que les boulons sont correctement serrés, testent le bon fonctionnement des mises à la terre et confirment le respect de toutes les procédures appropriées relatives à la manipulation du gaz SF6. Après la mise en service, une nouvelle série d’essais est réalisée, portant notamment sur les circuits de commande, les dispositifs de sécurité interverrouillés et les systèmes d’alarme, afin de vérifier leur bon fonctionnement en cas de besoin. Le passage par ces deux étapes permet de garantir que l’installation répond aux exigences du fabricant et aux normes IEC 62271-203 applicables aux installations, ce qui évite l’apparition prématurée de dysfonctionnements. Une étude récente menée en 2023 a montré que les entreprises appliquant rigoureusement des procédures de validation adéquates ont vu leurs taux de défaillance GIS diminuer de près de 40 % immédiatement après la mise en service. La tenue d’un registre détaillé tout au long de ces deux phases d’inspection fournit aux organisations une documentation solide, facilitant ultérieurement la tâche des équipes de maintenance et des autorités de régulation chargées d’examiner les opérations.

Essais critiques de mise en service des GIS : étanchéité, point de rosée, résistance de contact et tenue aux tensions alternative/continue

Quatre essais essentiels confirment la stabilité diélectrique et mécanique lors de la mise en service des GIS :

• Essai d’étanchéité détecte les fuites de SF6 à l’aide d’un gaz traceur ou de méthodes de décroissance de pression, vérifiant ainsi le respect de la limite de fuite de 0,5 %/an spécifiée dans la norme IEC 62271-203
• Analyse du point de rosée mesure la teneur en humidité du gaz SF6, garantissant que celle-ci reste inférieure à −5 °C afin d’éviter une rupture de l’isolation due à l’hydrolyse
• Mesures de la résistance de contact vérifient l’intégrité des appareils de coupure à l’aide de micro-ohmmètres ; des écarts supérieurs à 20 % par rapport à la valeur de référence indiquent des connexions desserrées, corrodées ou contaminées
• Essais de tenue aux tensions alternative/continue appliquent des tensions élevées afin d’évaluer la tenue diélectrique et de révéler des défauts microscopiques — les niveaux de tension pour l’essai alternatif sont généralement fixés à 80 % des valeurs usines pour la validation sur site

Ces diagnostics constituent une matrice d'évaluation complète. Les entreprises de services publics qui privilégient cette séquence normalisée de tests connaissent 27 % moins de pannes imprévues au cours des cinq premières années d'exploitation.

Gestion du gaz SF6 : préservation de l'intégrité diélectrique dans les postes sous enveloppe métallique isolés au gaz (GIS)

Surveillance continue de la pression et de l'humidité du gaz SF6 afin de prévenir toute défaillance de l'isolation

Maintenir la pression du gaz SF6 à des niveaux optimaux est absolument essentiel au bon fonctionnement diélectrique des postes sous enveloppe métallique (GIS). Lorsque la pression chute en dessous des valeurs spécifiées par les fabricants, la tenue diélectrique peut diminuer jusqu’à 30 %, selon les normes de la CEI, ce qui rend les phénomènes d’arc électrique beaucoup plus probables. Un autre problème majeur provient de l’humidité pénétrant dans le système : dès que l’humidité dépasse le seuil de 200 ppm, ces sous-produits d’arc indésirables commencent à générer de l’acide fluorhydrique (HF), une substance fortement corrosive qui dégrade progressivement les matériaux isolants. C’est pourquoi de nombreux sites s’appuient désormais sur des capteurs numériques offrant une précision d’environ 1 % pour une surveillance continue. Ces systèmes permettent aux opérateurs d’intervenir précocement, avant qu’un dysfonctionnement ne survienne, évitant ainsi aux entreprises des arrêts coûteux. Les chiffres parlent d’eux-mêmes : selon des rapports récents du secteur, les coupures imprévues entraînent un coût estimé à environ 150 000 $ par heure pour les infrastructures critiques.

Méthodes de détection des fuites et bonnes pratiques pour assurer l’étanchéité des compartiments scellés des postes sous enveloppe métallique (GIS)

Les taux annuels de fuite de SF6 supérieurs à 0,5 % exigent une enquête immédiate conformément à la réglementation de l’EPA. Les conceptions avancées de GIS intègrent une détection à plusieurs niveaux :

• Capteurs à ultrasons localisation précise des fuites > 0,1 mL/min
• Imagerie infrarouge permet d’identifier les joints défectueux dans des ensembles complexes
• Méthodes au gaz traceur (par exemple, mélanges d’hélium ou de SF6) permettent de valider la présence de microfuites

Des essais rigoureux de décroissance de pression après installation — consistant à maintenir une pression de 500 kPa pendant 24 heures avec une perte inférieure à 1 % — établissent l’intégrité de référence. Une gestion proactive des fuites, combinée à une technologie de brides à double joint, réduit de 89 % les défaillances liées aux fuites par rapport aux approches réactives (étude EPRI sur la résilience du réseau).

Surveillance conditionnelle : garantie proactive de la fiabilité des GIS

Mise en œuvre de la détection des décharges partielles (DP) comme indicateur fondamental de l’état de santé des GIS

La surveillance des décharges partielles constitue essentiellement la première ligne de défense pour prédire les problèmes survenant dans les postes sous enveloppe isolée au gaz. Elle détecte ces minuscules étincelles électriques qui apparaissent juste avant la rupture complète de l’isolation. Nous mesurons ces signaux à l’aide soit de capteurs UHF, soit de la méthode TEV, ce qui permet de repérer des anomalies telles que des poches d’air, des accumulations de saleté ou des conducteurs endommagés à l’intérieur des enceintes contenant du SF6. Détecter précocement des décharges partielles permet de corriger des problèmes spécifiques plutôt que d’attendre une panne totale du système. Les entreprises qui intègrent la surveillance des décharges partielles dans leurs routines d’entretien régulier constatent généralement environ 85 % moins d’arrêts imprévus. Les systèmes modernes de surveillance continue suivent l’intensité des décharges, analysent les motifs observés sur les différentes phases et comptabilisent la fréquence des impulsions. L’ensemble de ces données permet de localiser avec précision l’origine des problèmes et d’évaluer leur gravité réelle.

Intégration de la surveillance de l’isolation et de l’analyse évolutive dans l’entretien des postes sous enveloppe isolée au gaz

Lorsque nous examinons en temps réel les mesures de qualité du gaz SF6 conjointement avec les historiques de performances passées, cela permet de mettre en place un système prédictif indiquant quand les équipements GIS pourraient nécessiter une attention particulière. La vérification de la tenue diélectrique implique d’analyser plusieurs facteurs simultanément : surveiller le taux d’humidité, qui doit rester inférieur à 150 parties par million, contrôler la pureté du gaz et détecter tout signe de fuite au fil du temps. Ces systèmes avancés de traitement des données utilisent désormais des techniques d’apprentissage automatique pour identifier des changements minimes évoluant progressivement, comme une augmentation progressive de la teneur en humidité de 0,5 % par mois. De telles observations déclenchent automatiquement des alertes avant que la situation ne se dégrade trop. Plutôt que de s’en tenir strictement aux dates de maintenance planifiées, cette méthode permet aux entreprises d’intervenir uniquement lorsque cela est réellement nécessaire. Elle permet ainsi de réaliser des économies sur des travaux superflus, tout en maintenant un taux de fiabilité remarquable, supérieur à 99,5 % dans la plupart des cas.

Intégrité mécanique et électrique : systèmes supports pour la stabilité des GIS

Les systèmes de soutien mécanique et électrique sous-jacents aux opérations des postes sous enveloppe métallique isolés au gaz (GIS) sont absolument essentiels pour assurer un fonctionnement fluide de l’ensemble. Lorsque les fondations ne sont pas correctement conçues, elles peuvent engendrer des contraintes structurelles susceptibles d’endommager ces joints étanches à gaz, si cruciaux. N’oublions pas non plus le contreventement sismique, qui maintient l’alignement des composants même en cas de mouvement du sol. Ce dernier prend une importance particulière dans les zones sujettes aux séismes. Du côté électrique, des systèmes de mise à la terre performants revêtent une grande importance, car ils doivent pouvoir évacuer en toute sécurité les courants de défaut. Selon un rapport récent de l’EPRI daté de 2023, environ un échec sur cinq des GIS trouve son origine dans des problèmes liés à la mise à la terre. Viennent ensuite tous les systèmes auxiliaires, tels que les armoires à température contrôlée et les matériaux résistant à la corrosion, qui protègent progressivement les équipements contre l’usure environnementale. En surveillant en continu les valeurs de couple des boulons et les connexions des barres omnibus à l’aide de capteurs IoT, les techniciens peuvent détecter les anomalies potentielles avant qu’elles ne se transforment en problèmes majeurs. Cette approche permet de réduire les défaillances d’environ 40 % par rapport à des vérifications programmées classiques. L’ensemble de ces dispositifs de protection mécanique et électrique agit de concert afin d’éviter les défaillances en cascade redoutées, que l’on observe parfois dans nos projets d’infrastructure les plus critiques.

FAQ

En quoi consistent les inspections de pré-mise en service des GIS ?

Les inspections de pré-mise en service des GIS consistent à vérifier l’assemblage, la propreté, le serrage des boulons, les essais de mise à la terre et la manipulation correcte du gaz SF6 afin d’assurer un fonctionnement adéquat.

Comment fonctionnent les systèmes de surveillance fondés sur l’état dans la maintenance des GIS ?

Les systèmes de surveillance fondés sur l’état analysent en temps réel la qualité du gaz SF6 ainsi que les données historiques relatives aux performances afin de prédire le moment où les équipements GIS nécessitent une maintenance, ce qui permet de réduire les coûts et d’accroître la fiabilité.

Pourquoi la surveillance de l’humidité est-elle importante dans les systèmes GIS ?

La surveillance de l’humidité est cruciale, car une humidité élevée peut provoquer une dégradation de l’isolation par hydrolyse ainsi que de la corrosion, affectant ainsi la fiabilité des GIS.

Quels sont les principaux essais réalisés lors de la mise en service des GIS ?

Les principaux essais de mise en service des GIS comprennent les essais d’étanchéité, l’analyse du point de rosée, la mesure de la résistance de contact et les essais de tenue en tension alternative/continue, afin de garantir la stabilité diélectrique et mécanique.
