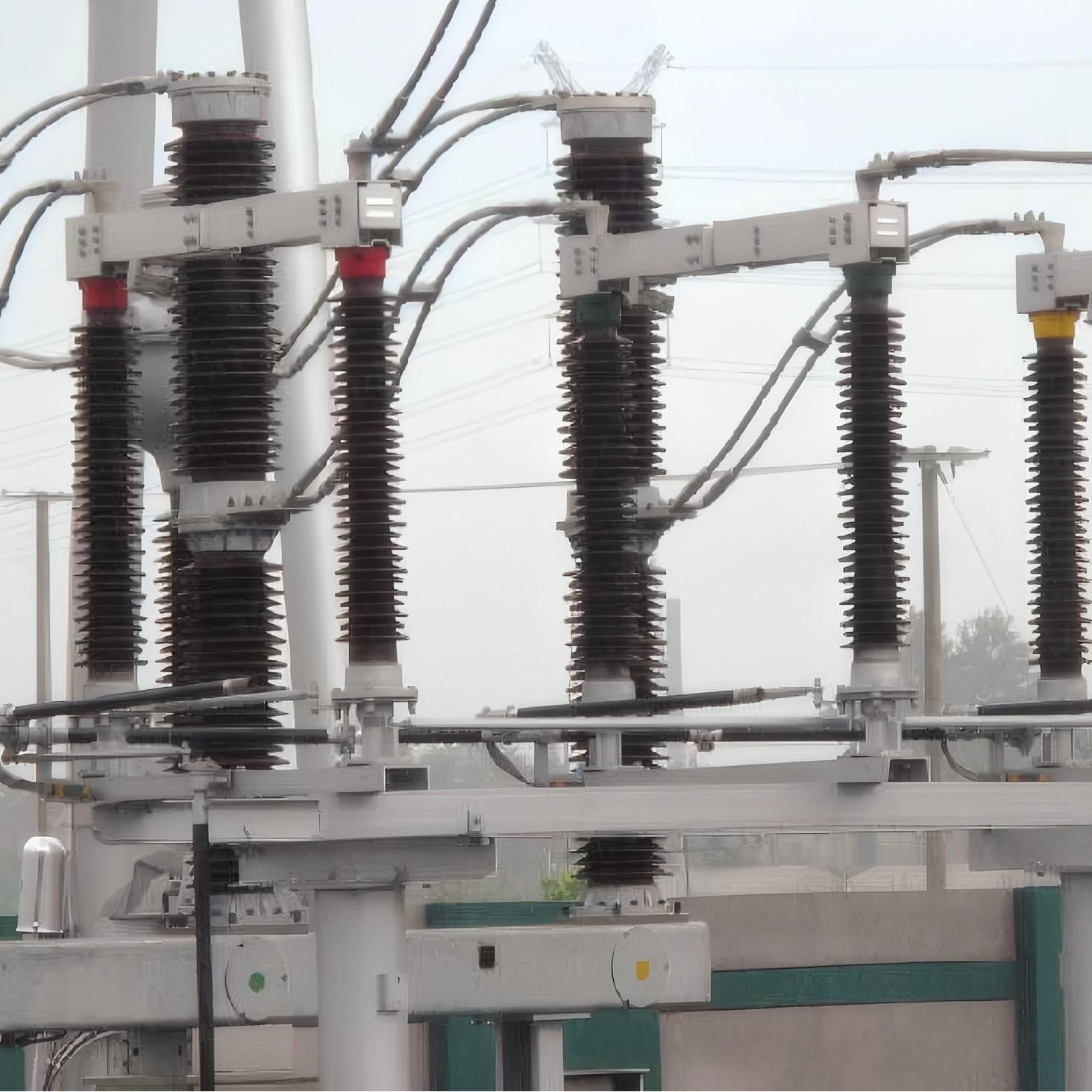

GW4A बाहिरी HV AC डिस्कनेक्ट स्विच

ChinaElectrical ले 405kV, 126kV, र 252kV रेटिङमा उपलब्ध GW4A बाह्य HV AC डिस्कनेक्ट स्विच प्रस्तुत गर्दछ। यी डिस्कनेक्टर्स पावर सिस्टममा इलेक्ट्रिकल सर्किटहरू अलग गर्नका लागि महत्त्वपूर्ण छन्। विश्वसनीय प्रदर्शन र उन्नत डिजाइनका साथ, तिनीहरूले पावर ट्रान्समिशनको सुरक्षा र स्थिरता सुनिश्चित गर्छन्। तपाईंको उच्च भोल्टेज स्विचिङ आवश्यकताहरूका लागि ChinaElectrical मा विश्वास गर्नुहोस्।

विवरण

उत्पादको सिंहावलोकन: GW4A-12/24/40.5/72.5/126 /145/170डी (W )सीरीज डिस्कनेक्टर

GW4A-12/24/40.5/72.5/126/145/170D(W) जडान छिन्नक हेरफेर तीन-फेस 50Hz/60Hz को बाहिरी HV विद्युत परिवहन सामग्री हो। यसलाई शून्य भारमा रहेका HV लाइनहरू छिन्न वा जडान गर्न प्रयोग गरिन्छ जसले विद्युत लाइनहरूलाई परिवर्तन गर्न वा जडान गर्न र विद्युतको चालन मार्ग परिवर्तन गर्न मद्दत गर्दछ। अतिरिक्त रूपमा, यसलाई बस र ब्रेकर जस्ता HV विद्युत सामानहरूको विद्युत वियोजनको लागि पनि प्रयोग गर्न सकिन्छ।

यो उत्पाद दुई अन्धिरो विद्युत वियोजकहरूसँग सम्मिलित छ जसले क्षैतिज केन्द्रीय छेदहरू दिन्छ। यो मध्यमा खोलिएको छ र एक पक्ष वा दुई पक्षहरूमा जमीन जडान छिन्नकको लागि पहुँचनीय छ। जडान छिन्नक CS14G वा CS11 हात सञ्चालन यंत्र वा CJ2 मोटर-आधारित सञ्चालन यंत्र ले तीन-पोल लिंकेज अभिव्यक्त गर्दछ। जमीन जडान छिन्नक CS14G हात सञ्चालन यंत्र ले तीन-पोल लिंकेज अभिव्यक्त गर्दछ।

विशिष्टताहरू र प्यारामिटरहरू:

वस्तु			एकाइ	प्यारामिटरहरू
रेटेड भोल्टेज			kV	12	24	40.5	72.6	126	145	170
अभिनिर्धारित विद्युत अपरिचालन स्तर	नामित पावर आवृत्ति Withsiand भोल्टेज ((1min)	पृथ्वीमा / चरण चरणमा	kV	55	65	95	160	230	275	325
	नामित पावर आवृत्ति Withsiand भोल्टेज ((1min)	पार अलगाव उपकरण		48	79	118	200	230+70	275+85	375
	नामित चम्किलो आवेग तनाव प्रतिरोध	पृथ्वीमा / चरण चरणमा		96	125	185	350	550	650	750
	नामित चम्किलो आवेग तनाव प्रतिरोध	पार अलगाव उपकरण		85	215	215	410	550+100	650+120	860
मानक आवृत्ति			एचजेड	50/60
रेटेड करेन्ट			ए	630,1250,2000		1250,2000,2500,3150,4000	1250,1600,2000,2500,3150,4000	1600,2000,2500,3150,4000	1600,2000,2500,3150,4000	2000
मानक छोटो समयको सहनशील विद्युत धारा			kA	31.5		31.5,40,50	40,50	40,50	40,50	40
मानक शिखर सहनशील विद्युत धारा			kA	80		80,100,125	100,125	100,125	100,125	104
नाममात्र सर्ट सर्किट अवधि		प्राथमिक स्विच/गार्डिङ स्विच	स	4		4/4	4/4	3/3	3/3	3/3
नामित टर्मिनल मेकानिकल लोड		ठाडो	एन	500		750	750	1250	1250	1250
		पारदर्शी		250		500	500	750	750	750
		ठाडो बल		300		750	750	1000	1000	1000
स्क्र्याप दूरी			मिमी	300,372	600,744	1013,1256	1813,2248	3150,3906	3625,4495	4250,5270
मेकानिकल प्रतिरोध			बार	10000
मोटर सञ्चालन संयन्त्र		मोडेल		सीजे२
		मोटरको भोल्टेज	V	एसी३८० 、DC220 、DC110
		नियन्त्रण सर्किटको भोल्टेज	V	एसी३८० 、एसी२२० 、DC220 、DC110
		खुल्ने समय र बन्द हुने समय	स	7±1
म्यानुअल सञ्चालन संयन्त्र		मोडेल		CS14G
म्यानुअल सञ्चालन संयन्त्र		विद्युत चुम्बकीय तालाको भोल्टेज	V	एसी२२० 、DC220 、DC110

उत्पादन विशेषताहरू:

आयताकार Al-अैल्युमिनियम पाइपहरूबाट बनाएको चालक बाहले उच्च शक्ति, हल्को वजन, बढी विकिरण क्षेत्र र भद्दागुणको प्रतिरोधको लक्षण सँग सुसज्जित छ।
विशेष कांस्य मिश्रण अपनाउनुहोस् जसले स्वतन्त्र संपर्क विकास गर्दछ, संपर्क बिन्दु स्वयंको संपर्कको प्रत्यास्थ बल द्वारा ठूल्लो हुन्छ। संपर्क स्प्रिंग हटाइएको छ जसले संपर्कमा ग्रिप बलमा संभावित गिरावट फाल्न सक्छ, जो कि स्प्रिंगको धाविस, शाखाबद्धता, गर्मी र अन्नेरिङ्गको कारण हुन सक्छ, संपर्क प्रतिरोधमा संभावित वृद्धि, र संपर्कको गर्मीको बढ्दो चक्रको संभावित बद्दा। संपर्क घुम्ता कांस्य प्लेटबाट बनाइएको छ, जसले चालक बाहुसँग बडो संयोजन क्षेत्र बनाउँछ, खोल्न र बन्द गर्नको प्रक्रियाहरूमा, संपर्क र अङ्गुलिमध्ये छोटो फिक्शन यात्रा हुन्छ र आवश्यक संचालन बल छोटो छ। चालक भागलाई चीनी सम्बन्धित अधिकारले नविन र व्यावहारिक पेटेन्टको रूपमा मान्यता दिईएको छ।
