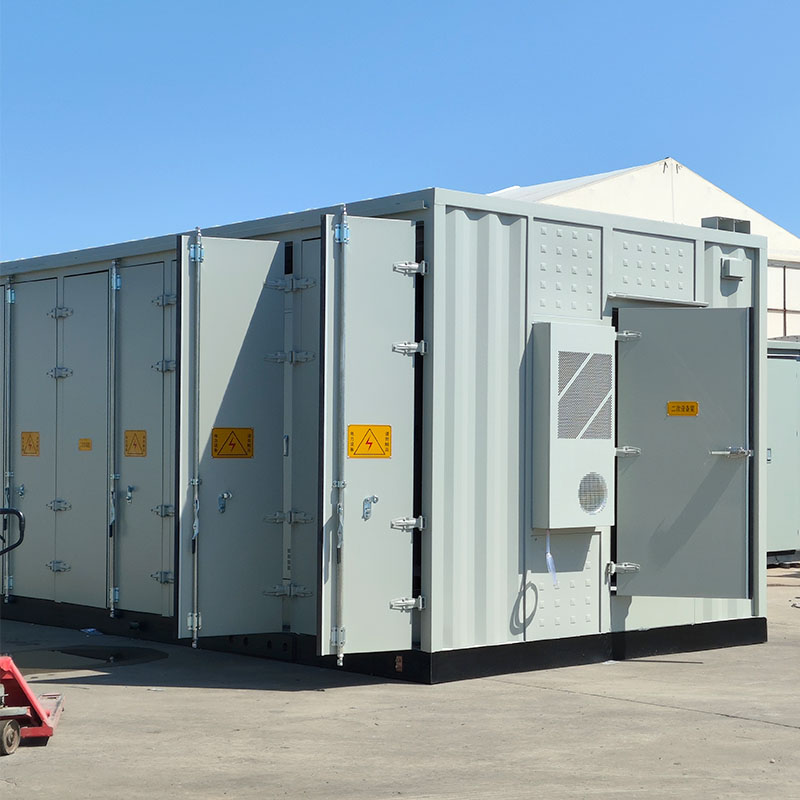

Como resolver falhas comuns em quadros de manobra na distribuição de energia?

Compreendendo os Modos de Falha em Quadros de Manobra

Dispositivos de mudança — disjuntores, seccionadores, barramentos e relés de proteção em invólucros metálicos — é a espinha dorsal da distribuição de energia em instalações industriais e subestações de concessionárias. Quando um quadro de manobra falha, a consequência não é apenas o desligamento de um único circuito — é a paralisação de toda uma linha de produção ou a transferência de um hospital para geração de backup.

Ruptura de Isolamento, Superaquecimento e Desgaste Mecânico

Três mecanismos explicam a maioria dispositivos de mudança falhas. A ruptura de isolamento — degradação do material dielétrico que separa condutores energizados — é causada por contaminação (pó, umidade), envelhecimento térmico decorrente de ciclos de aquecimento e resfriamento ou descarga parcial que desgasta o isolamento internamente. O superaquecimento em pontos de conexão — como juntas de barramentos e terminais de disjuntores — ocorre quando a resistência de contato aumenta devido ao afrouxamento provocado por ciclos térmicos, à oxidação das superfícies de contato ou ao torque incorreto aplicado durante a instalação. O desgaste mecânico afeta os mecanismos operacionais dos disjuntores — molas, travas e acionadores que devem funcionar mesmo após anos de inatividade.

Caso Real — Uma Fábrica Diagnostica Desarmes Repetidos de Disjuntor

Uma fábrica de plásticos experimentou desarmes repetidos e inexplicáveis de um disjuntor principal de entrada dispositivos de mudança disjuntor alimentando uma linha de moldagem por injeção — três vezes em duas semanas, sem evento de sobrecorrente. A termografia revelou um ponto quente na terminação do cabo no lado de carga do disjuntor, com temperatura 45 °C acima da ambiente, enquanto as terminações adjacentes estavam dentro de 10 °C da temperatura ambiente. O parafuso da terminação havia afrouxado aproximadamente duas voltas completas desde o ciclo anterior de manutenção, aumentando a resistência de contato e conduzindo calor para o elemento térmico de disparo do disjuntor, fazendo com que ele disparasse abaixo da corrente nominal. O reaperto da terminação à especificação de torque do fabricante eliminou o problema. O incidente destacou que falhas em quadros de comando frequentemente se originam nas conexões, não nos dispositivos de proteção. A China Electrical projeta quadros de comando com pontos de terminação acessíveis para apoiar esse tipo de inspeção diagnóstica.

Três Falhas Comuns em Quadros de Comando

Falha de Disjuntor, Superaquecimento de Barramento e Arco Elétrico

Falha de disjuntor em dispositivos de mudança manifesta-se como falha ao fechar, falha ao abrir ou disparo indevido. A falha ao abrir — o modo mais perigoso — pode resultar de contatos soldados após o fechamento sobre uma falha, um mecanismo emperrado ou uma bobina de disparo queimada e aberta. O disparo indevido sem sobrecorrente normalmente é causado pela deriva do elemento térmico de disparo devido ao calor conduzido por terminações soltas. O superaquecimento da barra coletora é causado por juntas parafusadas de alta resistência, criando um ciclo de retroalimentação: maior resistência → mais calor → oxidação acelerada → ainda maior resistência. A explosão de arco — uma descarga elétrica explosiva entre condutores vivos ou para a terra — é a falha mais destrutiva dispositivos de mudança falha, gerando temperaturas de até 20.000 °C. As causas incluem falha de isolamento, contaminação e ferramentas deixadas cair durante a manutenção.

Métodos de Diagnóstico

Termografia, Descarga Parcial e Ensaios de Resistência de Contato

A inspeção termográfica identifica conexões soltas e circuitos sobrecarregados em dispositivos de mudança detectando diferenças de temperatura tão pequenas quanto 0,1 °C. As inspeções devem ser realizadas anualmente, com o quadro de comando operando sob carga mínima de 40 % da carga nominal. A detecção de descargas parciais — utilizando sensores ultrassônicos ou detectores TEV — identifica defeitos de isolamento antes da falha total. O ensaio de resistência de contato — injetando uma corrente contínua de 100 A através dos contatos fechados do disjuntor e medindo a queda de tensão — quantifica a degradação dos contatos. Resistência superior à especificação do fabricante em mais de 50 % exige a substituição dos contatos.

Práticas de Manutenção Preventiva

Cinco Ações que Reduzem o Risco de Falha do Quadro de Comando

Primeiro, varredura termográfica anual sob carga, com todas as portas de acesso aos quadros abertas e o técnico examinando cada junção de barra coletora, terminação de disjuntor e ponto de conexão de cabo. Segundo, verificação do torque de todos os parafusos de barra coletora e terminações a cada 3 a 5 anos, conforme especificações do fabricante, utilizando uma chave de torque calibrada e marcando cada parafuso verificado. Terceiro, medição da resistência de contato em disjuntores e seccionadoras a cada 5 anos ou após 2.000 operações, o que ocorrer primeiro. Quarto, levantamento de descargas parciais a cada 3 anos para média tensão dispositivos de mudança em aplicações críticas, como hospitais e centros de dados. Quinto, controle ambiental — manter as salas de equipamentos com umidade relativa inferior a 60% e livres de poeira e vapores químicos que aceleram a degradação do isolamento.

Perguntas Frequentes

Quais são as falhas mais comuns em quadros de comando e proteção?

O mais comum dispositivos de mudança falhas são a ruptura do isolamento devido à contaminação, umidade ou envelhecimento térmico; superaquecimento em conexões de barramentos e terminações de cabos causado por afrouxamento e oxidação da superfície; e desgaste mecânico dos mecanismos operacionais de disjuntores, incluindo molas, travas e acionamentos. Engenheiros elétricos chineses utilizam quadros de comando com sistemas de isolamento duráveis e pontos de conexão acessíveis para inspeção diagnóstica.

Como é detectado o superaquecimento em quadros de comando?

Dispositivos de mudança O superaquecimento é detectado por meio de termografia infravermelha — câmeras térmicas identificam pontos quentes nas conexões e nas junções dos barramentos. Recomenda-se a realização de varreduras anuais com carga mínima de 40% em todas as instalações industriais.

O que faz um disjuntor disparar sem sobrecarga?

Disparos indevidos em dispositivos de mudança frequentemente resultam de terminações afrouxadas que conduzem calor para o elemento térmico de disparo do disjuntor ou de deriva nas configurações da unidade eletrônica de disparo. A termografia das terminações é o primeiro passo diagnóstico.

O que é uma explosão de arco em quadros de comando?

Uma explosão de arco em dispositivos de mudança é uma descarga elétrica explosiva que gera temperaturas de até 20.000 °C. As causas incluem falha de isolamento, contaminação, ferramentas deixadas cair durante a manutenção e pequenos arcos que se agravam até se tornarem faltas de fase completas.

Com que frequência o quadro de comando deve ser submetido à manutenção?

Dispositivos de mudança exige termografia anual, verificação de torque a cada 3 a 5 anos, ensaio de resistência de contato a cada 5 anos ou após 2.000 operações e levantamento de descargas parciais a cada 3 anos em instalações de média tensão.

É possível prever falhas no quadro de comando antes que ocorram?

Sim. Técnicas de manutenção preditiva — como termografia, detecção de descargas parciais e análise da tendência da resistência de contato — identificam falhas em desenvolvimento dispositivos de mudança meses antes da ocorrência de uma falha catastrófica. Um ponto quente térmico detectado 30 °C acima da temperatura ambiente em uma junção de barra coletora ou em uma terminação de cabo fornece semanas a meses de aviso prévio antes da falha da conexão, permitindo a realização de manutenção programada em vez de reparo de emergência.
