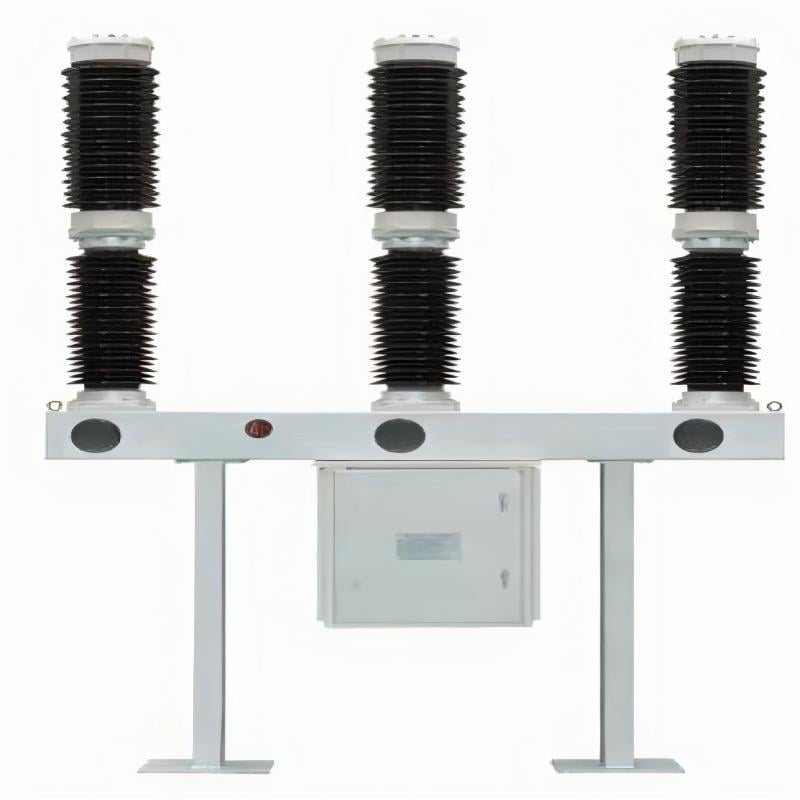

ภาพรวมผลิตภัณฑ์: เบรกเกอร์วงจร LW36-72.5KV SF6
เบรกเกอร์วงจร HV AC ซัลเฟอร์เฮกซาลูโอไรด์แบบใช้พลังงานเองกลางแจ้ง LW36-72.5 เป็นอุปกรณ์ไฟฟ้าแบบคอลัมน์พอร์ซเลนสามเฟสกลางแจ้งที่ใช้กับระบบไฟฟ้ากระแสสลับ 50Hz หรือ 60Hz, 72.5kV ในพื้นที่หนาวเย็นจัด (สำหรับสถานีไฟฟ้าในพื้นที่ทั่วไปและพื้นที่หนาวเย็นจัด -42℃) ผลิตภัณฑ์นี้สามารถใช้งานได้บ่อยครั้งและใช้เป็นเบรกเกอร์วงจรเชื่อมต่อ
ข้อมูลจำเพาะและพารามิเตอร์:
| แรงดันไฟฟ้าที่กำหนด | 72.5kV | ||
| ระดับความสูง | ≤3000ม. | ≤5000ม. | |
| อุณหภูมิสิ่งแวดล้อม | -40℃ ～+55℃ | ||
| ระดับมลพิษ | ⅳ | ||
| ความเร็วลม | 34เมตร/วินาที | ||
| ระดับความต้านแผ่นดินไหว | เอจี5 | ||
| ความถี่ไฟฟ้าพร้อมแรงดันไฟ 1 นาที | สู่โลก | 204.8 กิโลโวลต์ | |
| ข้ามช่วงพักเปิด | 204.8+53.76*กิโลโวลต์ | ||
| แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า | สู่โลก | 486.4 กิโลโวลต์ | |
| ข้ามช่วงพักเปิด | 486.4+75.52*กิโลโวลต์ | ||
| ความถี่ตามลําดับ | 50/60Hz | 50Hz | |
| กระแสไฟฟ้าที่กำหนดปกติ | 3150/4000เอ | ||
| กระแสไฟฟ้าสูงสุดในการตัดวงจรที่กำหนด | 40kA | ||
| ระยะเวลาลัดวงจรที่กำหนด | 4s | ||
| ค่าสัมประสิทธิ์ของเสาเปิด | 1.5 | ||
| อายุการใช้งานไฟฟ้า | 21ครั้ง | ||
| ความดันก๊าซ SF6 (ความดันเกจ 20 ℃) | 0.4MPa 50Hz | 0.4 เมกะปาสคาล | |
| 0.7 เมกะปาสคาล 60 เฮิรตซ์ | |||
| อายุการใช้งานทางกล | 10,000ครั้ง | ||
หมายเหตุ: ค่าพารามิเตอร์ที่มี "*" จะได้รับการแก้ไขโดยค่าสัมประสิทธิ์การแก้ไขระดับความสูง K: ระดับความสูง 2000ม., K=1.13; ความสูง 3000ม., K=1.28
ลักษณะสินค้า:
ประสิทธิภาพสูง - ความสามารถในการหมุนเวียนที่ได้รับการจัดอันดับสูง: ความสามารถในการตัดวงจรไฟฟ้าลัดวงจรสูงถึง 5,500A 50kA
อายุการใช้งานยาวนาน - ความทนทานทางไฟฟ้า: 50kAx21ครั้ง; อายุการใช้งานทางกล: 10,000 ครั้ง
ประสิทธิภาพการเบรกที่เชื่อถือได้
ประสิทธิภาพการปิดผนึกที่เชื่อถือได้ การรั่วไหลของก๊าซ SF6 ต่อปี ≤0.5%
ตอบสนองความต้องการของสภาพแวดล้อมการทำงานที่ยากลำบาก เหมาะสำหรับสภาพแวดล้อมที่มีมลพิษระดับ Class IV
โฟมโครงสร้างหลายแบบ มักเป็นประเภทเสาพอร์ซเลนและประเภทรถเข็นมือ
