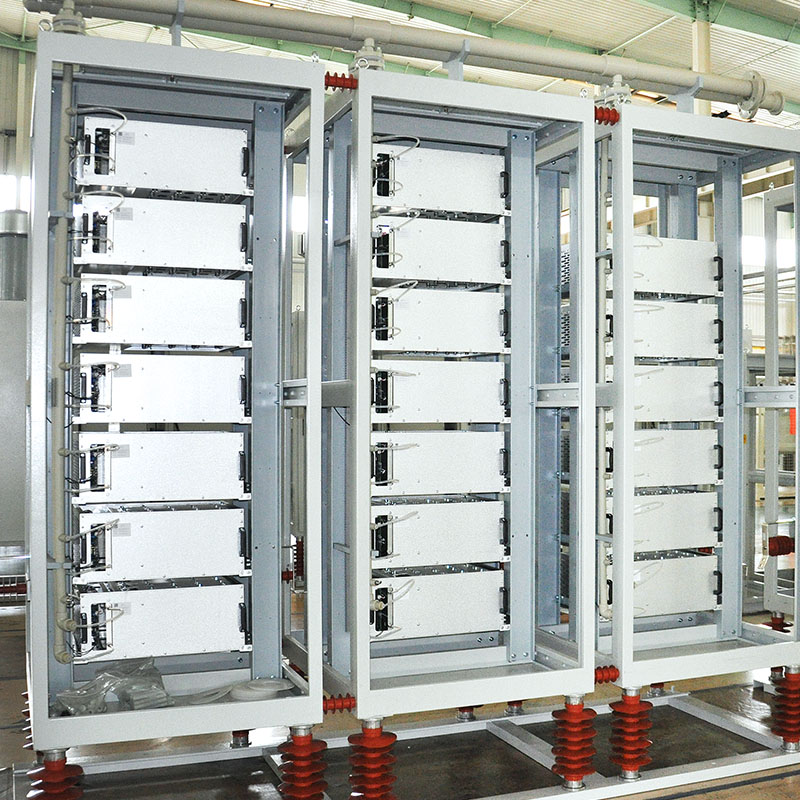

Як адаптувати SVG до розвитку розумних електромереж?

Основи SVG: швидка динамічна компенсація реактивної потужності для забезпечення стабільності електромереж

Чому традиційні рішення щодо компенсації реактивної потужності є недостатніми у розумних електромережах з великою кількістю інверторів

Традиційна компенсація реактивної потужності — за допомогою конденсаторних батарей та статичних компенсаторів реактивної потужності (SVC) — принципово не відповідає динаміці сучасних електричних мереж, що містять велику кількість інверторів. Механічне перемикання та керування на основі тиристорів обмежують швидкість їхньої реакції до 40–100 мс, через що вони виявляються неефективними проти коливань напруги тривалістю менше секунди, спричинених інверторами сонячних та вітрових електростанцій. Така затримка загрожує ланцюговою нестабільністю під час проходження хмар або поривів вітру. Ступінчаста подача реактивної потужності (VAR) призводить до перевищення та недостатньої компенсації, а конденсаторні батареї створюють ризик резонансу гармонік у взаємодії з гармоніками, генерованими інверторами — це критична проблема, враховуючи, що 75 % нових джерел генерації тепер підключаються через силову електроніку (Звіт Міжнародної електротехнічної комісії, 2023 р.). Ще важливіше те, що жоден із цих пристроїв не забезпечує безперервну двонапрямкову підтримку реактивної потужності в повному діапазоні від ємнісної до індуктивної, через що електричні мережі залишаються вразливими до провалів і стрибків напруги, а також до неправильної роботи реле.

Як SVG досягає часу відгуку ≤5 мс і точного керування реактивною потужністю — ключові переваги перед SVC та конденсаторами

Статичні генератори реактивної потужності (SVG) усувають ці обмеження за допомогою перетворювачів із джерелом напруги на основі IGBT, які синтезують реактивний струм у реальному часі. Вимірюючи напругу та струм у мережі 256 разів за період, SVG виявляють відхилення й вводять або поглинають точно відкалібровані реактивні потужності (ВАр) протягом ≤5 мс — що в 20 разів швидше, ніж у традиційних системах. Така відповідь у межах одного періоду забезпечує безперебійну стабілізацію під час нестабільності відновлюваних джерел енергії без механічного зносу чи ризику виникнення гармонік. На відміну від конденсаторних батарей, SVG забезпечують плавну, неперервно регульовану компенсацію — від повної ємнісної до повної індуктивної потужності. Як наслідок, вони підтримують напругу в межах ±1 % від номінального значення під час 90 % подій стрибкоподібного змінення потужності сонячних електростанцій — що значно перевершує типове відхилення ±8 % у системах на основі конденсаторів (дані про відповідність стандарту IEEE 1547-2018). Ця точність запобігає хибним спрацьовуванням релейного захисту та зменшує втрати в розподільчих мережах до 9 % у сценаріях з високою часткою відновлюваних джерел енергії.

Інтеграція SVG у архітектури смарт-мереж з комунікаційними можливостями

Повідомлення IEC 61850 GOOSE для координації з підцикловим часом із системами захисту та автоматизації

SVG використовують повідомлення IEC 61850 Generic Object-Oriented Substation Events (GOOSE) для координації з реле захисту та системами автоматизації зі швидкістю, меншою за один цикл. З кінцевою затримкою менше ніж 4 мс, GOOSE дозволяє SVG автономно ініціювати введення або споживання реактивної потужності перед тоді як традиційне обладнання реагує — стабілізуючи напругу під час ліквідації аварій, раптових змін навантаження або відключення інверторів. У мережах із високою часткою відновлюваних джерел енергії — де ресурси на основі інверторів забезпечують незначну інерцію — ця можливість є життєво необхідною для запобігання колапсу напруги та уникнення каскадних відключень.

Сумісність із SCADA та EMS через Modbus TCP, DNP3 та RESTful API для централізованого розподілу реактивної потужності

SVG інтегруються нативно в існуючу інфраструктуру керування електричною мережею за допомогою промислових стандартних протоколів: Modbus TCP — для локального збору даних, DNP3 — для безпечного телеметричного зв’язку з синхронізацією за часом, а також RESTful API — для моніторингу в хмарі та віддаленої конфігурації. Ця взаємопрацездатність дозволяє операторам передавальних мереж та операторам розподільних систем (DSO) централізовано керувати реактивною потужністю на основі аналітики системи управління енергосистемою (EMS) у реальному часі — наприклад, динамічно компенсуючи локальні дефіцити реактивної потужності (VAR) під час хмарних перехідних процесів на сонячних електростанціях. Керування з точністю до мілісекунди перетворює реактивну потужність із пасивного локального рішення на активний системний ресурс — оптимізуючи профілі напруги та зменшуючи втрати в лініях передачі до 8 %, за даними регіональних операторів електромереж.

SVG як ключовий чинник забезпечення інтеграції відновлюваних джерел енергії з високою часткою їх участі

Усунення локальних дефіцитів реактивної потужності (VAR), спричинених непостійністю виробництва електроенергії на сонячних та вітрових електростанціях: роль SVG на рівні розподільної мережі

На рівні розподілу електроенергії високий рівень інтеграції відновлюваних джерел енергії призводить до нестабільних, локалізованих у просторі дефіцитів реактивної потужності (VAR), особливо під час спаду сонячної генерації або зниження вітрового потоку, що порушує стабільність напруги на фідерах і викликає аварійне відключення через низьку напругу. Статичні вар-компенсатори (SVG), встановлені на підстанціях або безпосередньо в точках підключення ВДЕ, усувають цю проблему за рахунок двонаправленої компенсації реактивної потужності з часом відгуку менше одного періоду (<5 мс): вони вводять ємнісну реактивну потужність під час провалів напруги та споживають індуктивну реактивну потужність під час її стрибків. На вітровій електростанції потужністю 150 МВт у Техасі SVG зменшили мерехтіння напруги на 92 % під час аварійних ситуацій у мережі (дослідження ERCOT, 2023 р.), забезпечивши стабільну роботу без потреби у дорогостоячих модернізаціях підстанцій або заміні проводів ліній електропередачі.

Відповідність вимогам сіткових кодів: LVRT, Q(V), Q(f) та динамічне регулювання реактивної потужності згідно з IEEE 1547-2018 та EN 50160

SVG є основоположними для відповідності вимогам мережевих кодів щодо ресурсів на основі інверторів. Вони динамічно виконують вимоги щодо зниження напруги при короткому замиканні (LVRT), зокрема інжектуючи до 150 % номінального реактивного струму під час аварій, як це передбачено стандартом IEEE 1547-2018. На відміну від фіксованої компенсації, SVG програмно слідують кривим Q(V) та Q(f), коригуючи вихідну реактивну потужність у реальному часі для забезпечення стабільності напруги й частоти. Під час провалу напруги в Каліфорнії у 2022 році сонячні електростанції, оснащені SVG, зберегли коефіцієнт потужності на рівні 0,95 і залишилися в роботі, тоді як традиційні електростанції відключилися. Така надійність усуває штрафи за зниження потужності та прискорює повернення інвестицій: проекти окупають інвестиції в SVG протягом 18 місяців завдяки кредитам за відповідність вимогам та уникненню обмеження виробництва (NREL, 2023).

Вплив практичного розгортання SVG: метрики ефективності та аспекти повернення інвестицій

Розгортання SVG забезпечує вимірні переваги щодо ефективності, відповідності нормативним вимогам та стійкості — що безпосередньо перетворюється на фінансовий прибуток. На об’єктах комунального масштабу зафіксовано зниження втрат у лініях передачі на 12–18 % завдяки динамічній підтримці напруги; промислові споживачі скоротили штрафні платежі за низький коефіцієнт потужності на 30–50 %. Крім прямих економій, SVG створюють нематеріальну вартість: підвищена пропускна здатність мережі відкладає капіталомісткі модернізації інфраструктури, а реакція за частину циклу зменшує ризики відключень, які коштують промисловим підприємствам в середньому $740 тис. за кожний випадок (Ponemon, 2023).

Ведучі енергетичні компанії надають пріоритет розгортанню статичних генераторів реактивної потужності (SVG) у районах, де частка відновлюваних джерел енергії перевищує 25 %. З урахуванням тривалого терміну служби обладнання, уникнених капітальних витрат та безперервності експлуатації SVG забезпечують коефіцієнт доходності інвестицій (ROI) понад 200 % протягом усього терміну експлуатації — що робить їх не просто технічним оновленням, а стратегічною інвестицією в електричну мережу.

Часто задані питання

Яка основна перевага статичних генераторів реактивної потужності (SVG) порівняно з традиційними рішеннями?

SVG забезпечують швидшу реакцію (≤5 мс), точне регулювання реактивної потужності (VAR) та плавну двонапрямкову компенсацію реактивної потужності порівняно з традиційними конденсаторними батареями та статичними компенсаторами реактивної потужності (SVC).

Яким чином SVG інтегруються з системами комунікації «розумної» електромережі?

SVG використовують повідомлення GOOSE за стандартом IEC 61850 для координації з частотою менше одного циклу, а також загальноприйняті промислові протоколи, такі як Modbus TCP, DNP3 та RESTful API, для централізованого диспетчерського управління та моніторингу.

Який коефіцієнт доходності інвестицій (ROI) забезпечує розгортання систем SVG?

SVG-пристрої зазвичай забезпечують рентабельність інвестицій протягом усього терміну експлуатації понад 200 %, а термін окупності становить від шести місяців до п’яти років завдяки підвищенню ефективності, забезпеченню відповідності нормативним вимогам та підвищенню стійкості системи.

Як SVG-пристрої допомагають у сценаріях з високою часткою відновлюваних джерел енергії?

SVG-пристрої усувають локальні дефіцити реактивної потужності (VAR), спричинені непостійністю виробництва енергії з відновлюваних джерел, надаючи швидку двонапрямкову підтримку реактивною потужністю для стабілізації напруги в електромережі без значних інфраструктурних витрат.

Чи можна використовувати SVG-пристрої для забезпечення відповідності вимогам мережевих кодексів?

Так, SVG-пристрої динамічно відповідають вимогам мережевих кодексів щодо LVRT, Q(V) та Q(f), забезпечуючи відповідність таким стандартам, як IEEE 1547-2018 та EN 50160.
