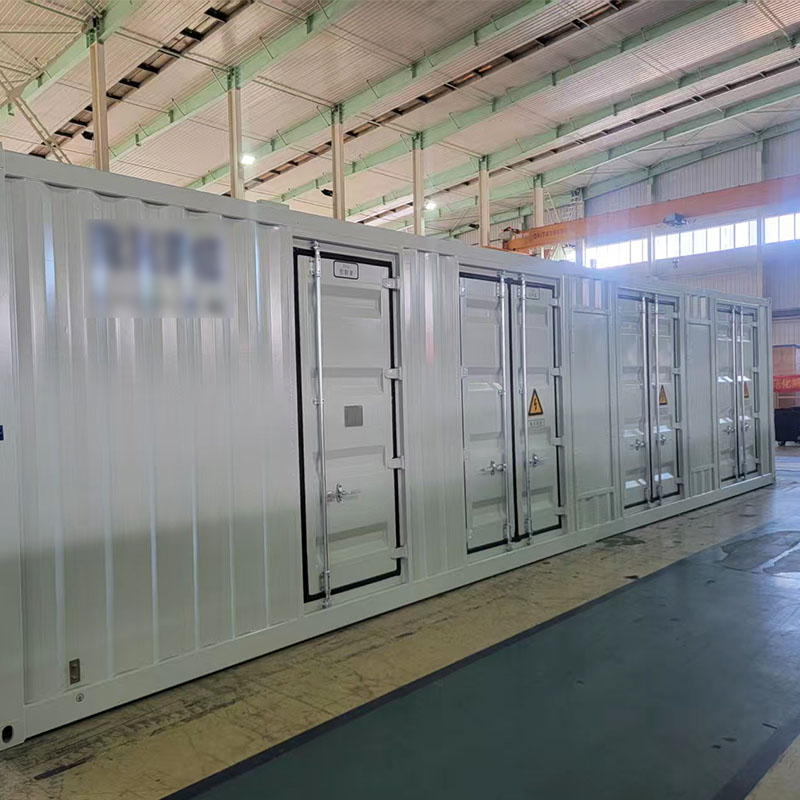

Як встановлювати та налагоджувати обладнання SVG у електричних мережах?

Оцінка об'єкта за допомогою SVG та планування інтеграції системи

Аналіз рівня напруги, профілю навантаження та потреби в реактивній потужності

Даних-орієнтована оцінка об'єкта є фундаментальною умовою успішного розгортання статичного генератора реактивної потужності (SVG). Почніть із картографування рівнів напруги в мережі розподілу — падіння напруги понад 5 % зазвичай свідчать про недостатній переріз провідників або перевантаження трансформаторів. Збирайте деталізований профіль навантаження за допомогою даних SCADA з інтервалом 15 хвилин, щоб визначити пікову потребу в реактивній потужності. Наприклад, промислові підприємства з високощільними двигуновими навантаженнями часто потребують на 30–50 % більше динамічної компенсації, ніж забезпечують статичні рішення. Ігнорування цього аналізу загрожує нестабільністю системи: згідно з дослідженням Інституту Понемона 2023 року, простої, пов’язані з проблемами напруги, коштують енергопостачальним компаніям у середньому $740 тис. на кожний випадок. Використовуйте аналізатори гармонік для вимірювання поточного рівня загального гармонійного спотворення струму (THDi) — особливо в місцях, де працюють частотні перетворювачі (VFD) або випрямлячі, — оскільки некомпенсовані гармоніки прискорюють деградацію компонентів SVG.

Відповідність сітці: IEEE 519, IEC 61000-3-6 та вимоги місцевих енергопостачальників

Після оцінки перевірте проектні рішення на відповідність загальноприйнятим міжнародним стандартам та вимогам, що діють у конкретній юрисдикції. Стандарт IEEE 519-2022 встановлює граничні значення гармонік напруги (загальне спотворення напруги THDv ≤ 5 % для розподільних мереж), тоді як IEC 61000-3-6 регулює допустимі рівні мерехтіння напруги під час комутації SVG. Надавайте пріоритет вимогам місцевих енергопостачальників: у Каліфорнії Закон № 20 (Title 20) вимагає резервної реактивної потужності не менше 10 %, тоді як директиви ЄС передбачають корекцію коефіцієнта потужності в обох напрямках. Документуйте невідповідності в таблиці:

Штрафи за невідповідність можуть досягати 200 тис. дол. США на добу на ринках із дерегульованими цінами. Перед остаточним затвердженням схем інтеграції обов’язково підтвердьте вимоги конкретного енергопостачальника, зокрема щодо випробувань на стійкість до імпульсних перенапруг за ANSI C37.90.

Встановлення SVG: механічне кріплення, електричні з’єднання та налаштування

Безпечне кріплення, інтеграція шин та найкращі практики заземлення

Закріпіть SVG на поверхні, стійкій до вібрацій, за допомогою сейсмостійких кронштейнів, забезпечивши мінімальний зазор ≥300 мм для циркуляції повітря та доступу під час обслуговування. Точно вирівняйте з’єднання з шинами, щоб уникнути механічного навантаження; використовуйте динамометричні ключі, відкалібровані відповідно до специфікацій виробника (зазвичай 20–35 Н·м для болтів M10), щоб запобігти утворенню «гарячих точок». Для заземлення застосовуйте мідні кабелі перерізом ≥25 мм², безпосередньо приєднані до заземлювальної мережі об’єкта, щоб досягти імпедансу нижче 1 Ом. Забезпечте зрівнювання потенціалів між усіма металевими компонентами — перевірку проводьте за допомогою міліометра — задля усунення електростатичних небезпек. Ущільніть зовнішні корпуси IP54-захисними прокладками, щоб запобігти проникненню пилу й вологи. Встановіть термодатчики в критичних точках з’єднань шин для контролю відхилень температури під час початкових навантажувальних випробувань.

Налаштування параметрів та налаштування зв’язку (Modbus/IEC 61850)

Налаштуйте номінальну напругу (допуск ±10 %), частоту системи (50/60 Гц) та обмеження струму в інтерфейсі керування SVG. Встановіть час реакції на реактивну потужність менше 20 мс для завдань критичного значення, таких як виробництво напівпровідників. Для інтеграції протоколів зіставте ключові точки даних — зокрема, поточну напругу в реальному часі, коефіцієнт потужності та журнали несправностей — з реєстрами Modbus або логічними вузлами IEC 61850. Створіть окремі VLAN для повідомлень IEC 61850 GOOSE, щоб забезпечити пріоритетність команд синхронізації з мережею. Перевірте підключення Modbus RTU (RS-485) або TCP/IP за допомогою петлевої діагностики та увімкніть зашифровані VPN-тунелі з контролем доступу на основі ролей. Перевірте цілісність сигналів, моделюючи стрибкоподібні зміни навантаження й одночасно спостерігаючи за затримкою зворотного зв’язку в SCADA.

Пусконалагодження SVG: синхронізація, функціональна перевірка та валідація зменшення гармонік

Синхронізація з мережею, випробування реакції на реактивну потужність та валідація стрибкоподібних змін навантаження

Пусконалагоджувальні роботи починаються з точного синхронізування з мережею — вирівнювання амплітуди напруги, частоти та кута фази — для запобігання нестабільним перехідним процесам. Потім інженери перевіряють реакцію на реактивну потужність шляхом застосування контрольованих ступінчастих змін навантаження (наприклад, збільшення на 0,5 МВ·А у блоку потужністю 1 МВ·А), одночасно вимірюючи швидкість компенсації. Галузеві нормативи вимагають, щоб статичні вар-компенсатори (SVG) реагували протягом 20 мс і підтримували напругу в межах ±2 % під час різких змін навантаження. Перевірка ступінчастим навантаженням додатково оцінює стійкість у найгірших сценаріях, наприклад, при одночасному пуску електродвигунів або стрибках навантаження на виробничих лініях — що забезпечує відповідність динамічним критеріям продуктивності, встановленим у стандарті IEC 61850-10.

Ефективність компенсації гармонік при нелінійних навантаженнях

Перевірка під нелінійними навантаженнями — зокрема, частотними перетворювачами (VFD), випрямлячами та зварювальним обладнанням — оцінює ефективність пригнічення гармонік. Випробування передбачають роботу SVG на поступово зростаючих рівнях навантаження (25 %, 50 %, 75 %, 100 %) за одночасної ін’єкції типових гармонійних струмів. Інженери оцінюють загальне гармонійне спотворення (THD), спрямовуючись на показник <5 % спотворення напруги згідно зі стандартом IEEE 519-2014. Основні перевірки включають:

• Зменшення домінуючих гармонік (наприклад, 5-го, 7-го, 11-го порядків, що характерні для промислових шестипульсних перетворювачів)
• Стабільність компенсаційної дії під час різких змін навантаження
• Вимірювання THD у точці загального підключення (PCC)
  Практична перевірка підтверджує стабільну якість електроенергії в умовах експлуатації з високим рівнем гармонік.

Діагностика SVG та усунення несправностей якості електроенергії

Під час введення в експлуатацію статичних варикомпенсаторів (SVG) оператори повинні системно вирішувати проблеми якості електроенергії, що загрожують стабільності мережі та терміну служби обладнання. Провали напруги — часто спричинені раптовими змінами навантаження або зовнішніми пошкодженнями — можуть призвести до надлишкової компенсації та коливань у роботі SVG; гармоніки від нелінійних навантажень можуть насичувати магнітні сердечники, якщо алгоритми їхнього придушення не працюють коректно. Для діагностики відключіть SVG у режим обходу (bypass mode) і виміряйте загальний коефіцієнт гармонік (THD) напруги та струму у точці спільного підключення (PCC) за допомогою сертифікованих аналізаторів якості електроенергії. Якщо значення THD перевищує межі, встановлені стандартом IEEE 519-2014 (наприклад, >5 % для розподільчих систем), переналаштуйте параметри компенсації гармонік, надаючи пріоритет домінуючим порядкам, таким як 5-та або 7-ма гармоніки. У разі помилок у реакції на реактивну потужність перевірте параметри контуру керування — зокрема коефіцієнт пропорційного посилення у системі керування з пониженням (droop control) — і змоделюйте стрибкоподібні зміни навантаження, щоб оцінити перехідну стійкість відновлення. Проактивний тепловий моніторинг модулів IGBT під час тривалих подій перевантаження запобігає передчасним відмовам, оскільки надлишкове нагрівання скорочує термін служби напівпровідників на 50 % згідно з надійнісною моделлю Арреніуса. Постійний аналіз журналів якості електроенергії дозволяє реалізовувати прогнозне технічне обслуговування, що зменшує незаплановані простої до 30 %.
