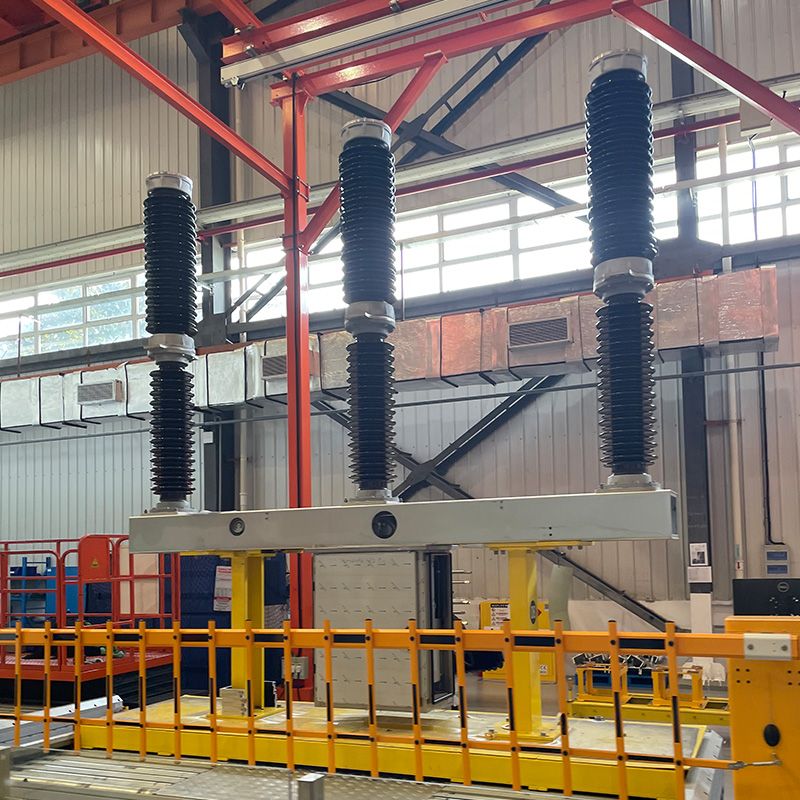

Який термін служби вимикачів на SF6 у промислових умовах?

Номінальний термін служби порівняно з реальною тривалістю експлуатації вимикачів на SF6

Термін служби, встановлений виробником (20–30 років), та припущення, закладені в проектуванні

Виробники, як правило, вказують термін служби вимикачів на SF6 у межах 20–30 років за ідеальних умов — стандартного монтажу, суворого дотримання графіків технічного обслуговування та експлуатації в межах визначених електричних та екологічних параметрів. Розрахунки терміну служби ґрунтуються на консервативних оцінках кількості механічних операцій (5 000–20 000 циклів) та підтвердженої в лабораторних умовах здатності до відключення струму згідно зі стандартами IEEE C37.100.1 та IEC 62271-1. Однак ці показники не враховують реальну змінність умов експлуатації, таку як перенапруги, нестандартні профілі навантаження або нерегулярне технічне обслуговування, що призводить до добре задокументованої розбіжності між теоретичною тривалістю служби та фактичними показниками в експлуатації.

Аналіз даних з експлуатації: Фактичний термін служби в різноманітних промислових середовищах

Практичний досвід постійно свідчить про скорочення терміну служби у складних застосуваннях. Звіти про надійність енергетичних компаній вказують, що середній термін експлуатації знижується до 12–18 років у зонах з високим рівнем забруднення. Обладнання на прибережних об’єктах піддається деградації на 40 % швидше через корозію, спричинену соллю, тоді як одиниці на гірничих або цементних заводах потребують до 50 % частішого технічного обслуговування через забруднення частинками. Важливо зазначити, що установки з ретельним моніторингом газу SF6 — з контролем вологи, чистоти та густини — перевершують аналогічні за показниками на 5–7 років. Це підкреслює, що цілісність газу , а не лише час або кількість циклів, є найсильнішим показником реальної тривалості експлуатації.

Основні чинники, що скорочують термін служби вимикачів SF6

Цілісність газу SF6: контроль вологи, чистоти, витоків та густини

Цілісність газу SF6 є основою безпечного й надійного функціонування — а його деградація є головною причиною передчасного виходу з ладу. Вологість понад 50 ppm реагує з продуктами дугового розряду, утворюючи корозійні фтористоводневу та сірчану кислоти, що прискорює внутрішнє руйнування компонентів (IEEE C37.122.1-2014). Проникнення повітря або продуктів розкладу знижує діелектричну міцність до 30 %, підвищуючи ризик пробою під час відключення аварійного струму. Річна витічка понад 0,5 % призводить до зниження густини газу нижче робочих порогів, що погіршує здатність гасити дугу й спричиняє активування систем безпеки з блокуванням роботи. Ефективне управління ґрунтується на:

• Постійному моніторингу густини за допомогою каліброваних реле та датчиків тиску
• Періодичному вимірюванні точки роси для виявлення раннього проникнення вологи
• Аналізі продуктів розкладу (наприклад, SO₂, HF, SOF₂) під час планового технічного обслуговування
• Перевірці цілісності ущільнень за допомогою ультразвукового виявлення витоків

Відхилення щільності понад ±5 % від номінального тиску вимагають негайного розслідування та усунення — затримка з реагуванням збільшує ймовірність катастрофічного виходу з ладу під час аварійних подій.

Екологічні чинники: пил, корозія, екстремальні температури та забруднення

Вплив навколишнього середовища посилює знос за рахунок кумулятивного фізичного та хімічного навантаження. Накопичення частинок на ізоляторах створює провідні слідові шляхи — особливо в пилових промислових умовах — що підвищує ризик перекриття. Корозія ослаблює механічні з’єднання та контактні вузли, збільшуючи зусилля приводу на 15–40 % (NEMA AB-4), що навантажує механізми приводу й прискорює знос. Експлуатація поза стандартним діапазоном температур від −30 °C до +40 °C створює додаткові небезпеки:

• Екстремально низькі температури спричиняють конденсацію SF6, що знижує діелектричну міцність
• Термічні цикли ущільнюють еластомерні ущільнення, сприяючи витокам
• Багаторазове розширення/стискання викликає мікротріщини в епоксидних ізоляторах

Прибережні об'єкти вигідно використовують фурнітуру з нікелевого покриття та покращене ущільнення; для середовищ із високим вмістом хімічних речовин потрібні покриття, стійкі до УФ-випромінювання та корозії. Доведені заходи щодо запобігання пошкодженням включають використання кліматичних шаф, протоколи очищення чотири рази на рік та застосування сполук, що запобігають корозії, у випадках, коли навколишні умови перевищують проектні межі.

Механічне старіння та знос дугових контактів у вимикачах на SF6

Характеристики ерозії контактів, діагностичні ознаки та критерії заміни

Ерозія дугових контактів є неминучою наслідком комутаційної роботи, але її швидкість та вплив можна значно контролювати. Повторювана дуга призводить до утворення ямок, шорсткості поверхні та втрати матеріалу, безпосередньо впливаючи на опір контактів і порушуючи їхню роботу. Діагностичними «червоними прапорцями» є підвищені показання в мікроомах (виміряні під час планового технічного обслуговування), видимі відкладення вуглецю, потемніння або асиметричне зношування. Розширені діагностичні методи — наприклад, рентгенівське знімання для виявлення тріщин під поверхнею або газова хроматографія для визначення слідів SO₂/SOF₂ — надають раннє уявлення про внутрішню деградацію. Згідно з IEEE C37.100.1, заміну контактів слід проводити, коли опір контактів перевищує 50–100 мкОм або глибина ерозії перевищує 20–30 % від початкового поперечного перерізу. Застосування дворічних оглядів стану, співвіднесених із профілем експлуатаційного ризику, забезпечує своєчасне втручання й запобігає діелектричному пробою, значно подовжуючи термін служби понад номінальні значення.

Оптимізація терміну служби вимикачів на SF6 за рахунок проактивного технічного обслуговування

Обслуговування, засноване на оцінці ризиків, у відповідності з IEC 62271-1 та IEEE C37.100.1

Перехід від обслуговування за календарним графіком до обслуговування, заснованого на оцінці ризиків — з урахуванням вимог стандартів IEC 62271-1 та IEEE C37.100.1 — забезпечує вимірні переваги щодо надійності й економічної ефективності. Ці стандарти визначають пріоритетність критичних підсистем (газових систем, контактів, механізмів) на основі ймовірності відмови та наслідків для експлуатації. Підприємства, що застосовують цю методологію, повідомляють про скорочення кількості незапланованих відключень на 47 % і регулярно досягають терміну служби на 8–12 років довше, ніж встановлено виробником. У одному задокументованому випадку завдяки проактивному обслуговуванню вартістю 8 000 дол. США було уникнуто збитків через простої на суму 340 000 дол. США — що наголошує на високому показнику ROI дій, заснованих на стані обладнання. Основні заходи технічного обслуговування включають:

• Перевірку чистоти газу SF6 та вмісту вологи (а не лише його долив)
• Моніторинг опору контактів для виявлення поступового зносу
• Оптимізацію циклів мащення робочих механізмів
• Огляд і очищення дугогасної камери після виникнення несправності

Цей підхід перетворює технічне обслуговування з обов’язку щодо відповідності на стратегічний актив — максимізуючи капітальну вартість і забезпечуючи постійну відповідність міжнародним вимогам щодо безпеки та експлуатаційних характеристик.

Розділ запитань та відповідей

Який номінальний термін служби вимикача SF6?

Виробники, як правило, вказують номінальний термін служби вимикачів SF6 у 20–30 років за ідеальних умов, включаючи суворий графік технічного обслуговування та стандартні електричні параметри.

Які чинники призводять до скорочення терміну служби вимикачів SF6 у реальних умовах експлуатації?

До таких чинників належать екологічні навантаження, зокрема пил, корозія, спричинена соллю, екстремальні температури та недостатня цілісність газу SF6.

Як технічне обслуговування може продовжити термін служби вимикачів SF6?

Профілактичне, орієнтоване на ризики технічне обслуговування — з акцентом на контроль чистоти газу SF6, опору контактів та експлуатаційних умов — продовжує термін служби й мінімізує незаплановані простої.

Чому важлива цілісність газу SF6?

Цілісність газу SF6 забезпечує безпечну та надійну роботу. Деградація через вологу, витік або розкладання зменшує діелектричну міцність і підвищує ризики виходу з ладу.

Який інструмент діагностики є ключовим для моніторингу вимикачів на основі газу SF6?

Діагностичні методи, такі як вимірювання точки роси, аналіз продуктів розкладання та ультразвукове виявлення витоків, є критично важливими для оцінки цілісності газу SF6 та механічного стану обладнання.
