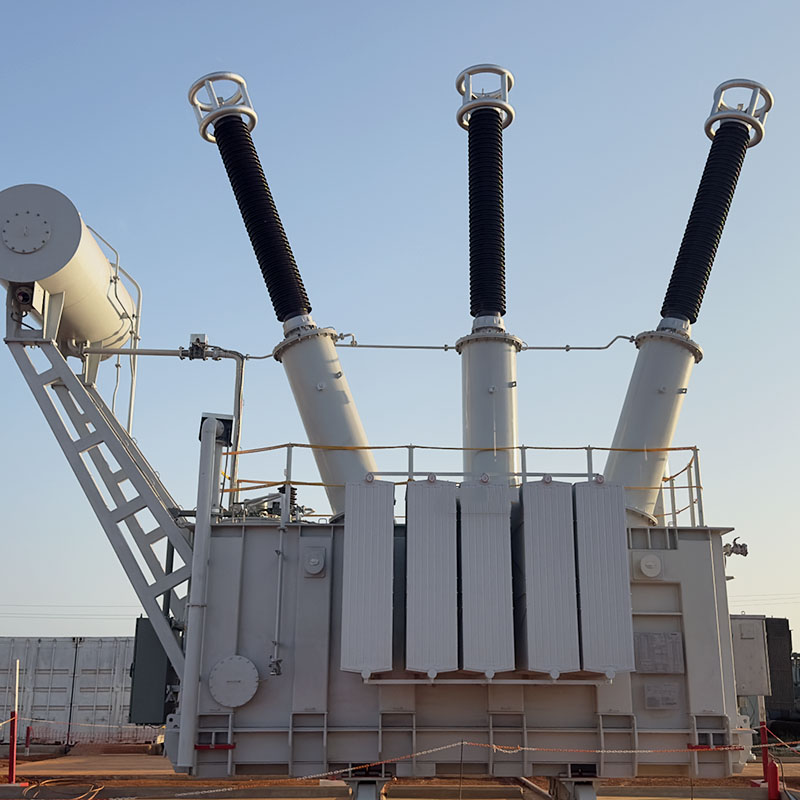

كيفية اختيار المفاعلات لقمع التوافقيات في شبكات الطاقة؟

فهم المبادئ الأساسية للمفاعلات في تخفيف التوافقيات

كيف تعيق المفاعلات التيارات التوافقيّة: المقاومة الحثيّة مقابل التردد

يعيق المفاعل التيارات التوافقيّة من خلال المقاومة الحثيّة ( × _م = 2πfL )، والتي تزداد خطيًّا مع التردد. وبما أن التوافقيات تحدث عند مضاعفات عدد صحيح للتردد الأساسي (مثل ٢٥٠ هرتز للتوافقي الخامس في نظام تردده الأساسي ٥٠ هرتز)، فإن المفاعل يقدّم مقاومة أعلى بكثير لهذه التوافقيات مقارنةً بالتردد الأساسي ٥٠/٦٠ هرتز. وتؤدي هذه المقاومة التي تعتمد على التردد إلى تضعيف التيارات التوافقيّة عالية التردد قبل وصولها إلى المعدات اللاحقة أو الشبكة. وكلما ارتفعت رتبة التوافقي، زادت قيمة سقوط الجهد عبر المفاعل بالنسبة لذلك التيار — ما يجعل حتى الحث الصغير جدًّا فعّالًا للغاية. فعلى سبيل المثال، يقلل مفاعل خط قياسي بنسبة ٣٪ أو ٥٪ (المُصنَّف عند التردد الأساسي) عادةً مقدار التشويه الكلي للتيار التوافقي (THD _{تُستخدَم} ) بنسبة 30–50٪، وفقًا لمقاومة النظام وخصائص الحمل.

أنواع القلوب والتصنيع: مفاعلات ذات قلب هوائي مقابل مفاعلات ذات قلب حديدي للتطبيقات الشبكية

يؤثر التصميم الأساسي تأثيرًا حاسمًا على الأداء والحجم وقدرة التحمل أمام الأعطال. وتستخدم المفاعلات ذات القلب الهوائي مواد غير مغناطيسية (مثل الهواء أو الألياف الزجاجية)، وتوفر استقراءً خطيًّا بطبيعتها—وبالتالي لا تصل إلى حالة التشبع حتى عند تعرُّضها لتيارات أعطال قصوى. وتجعل متانة هذه المفاعلات واحتياجها إلى صيانةٍ ضئيلةٍ وحصانتها التامّة ضد التشبع منها الخيار الأمثل للتطبيقات الخارجية عالية الجهد أو الحرجة جدًّا في شبكات الطاقة، حيث يُعد امتلاك مقاومة تشويه قابلة للتنبؤ أمرًا بالغ الأهمية. أما المفاعلات ذات القلب الحديدي فتستخدم صفائح فولاذية مركَّبة لتجميع التدفق المغناطيسي، مما يسمح لها بتحقيق استقراء أعلى لكل وحدة حجم، وبالتالي تشغل مساحة أصغر. ومع ذلك، فإن استقراءها ينخفض تحت ظروف التيارات الزائدة بسبب تشبع القلب، ما يُضعف قدرتها على كبح التوافقيات في اللحظات التي تكون فيها هذه القدرة مطلوبة أكثر ما يكون. ونتيجةً لذلك، تُفضَّل المفاعلات ذات القلب الهوائي في الحالات التي تكون فيها مستويات أعطال الشبكة مرتفعة أو عندما تكون الموثوقية ذات أولوية قصوى؛ بينما تصلح المفاعلات ذات القلب الحديدي للتثبيتات الداخلية المقيَّدة من حيث المساحة، حيث تكون شدة التوافقيات ومخاطر الأعطال أقل.

تحديد أحجام المفاعلات استنادًا إلى طيف التوافقيات ومتطلبات النظام

اختيار نسبة التحريض (2–5%) المُحاذاة مع رتَب التوافقيات السائدة

نسبة الحث—المعبَّر عنها كنسبة مئوية من مقاومة النظام عند التردد الأساسي—هي المعلَّمة الأساسية لتحديد حجم مكونات التخفيف من التوافقيات. ويوفِّر مفاعل بنسبة 2% تخفيفًا خفيفًا مع انخفاض طفيف جدًّا في الجهد، وهو ما يجعله مناسبًا للبيئات ذات التوافقيات المنخفضة أو التطبيقات الحساسة في تنظيم الجهد. أما المفاعل بنسبة 5% فيقدِّم قدرةً أقوى على القمع، لا سيما ضد التوافقيين الخامس والسابع اللذين يظهران بكثرة في محولات التقويم ذات الستة نبضات (مثل: المحولات المتغيرة التردد VFDs، ومحولات الطاقة الشمسية). وللأحمال التي تسودها التيارات من الرتبة الخامسة، تكون النسبة المثلى بين 4% و5%؛ أما في حالة الطيف المختلط من التوافقيات، فتُعد نسبة 3% أساسًا فعّالًا. ومن الأهمية بمكان أن تستند هذه الاختيارات إلى بيانات توافقيات مُقاسة أو مُنمَّذَجة، وليس إلى افتراضات. وكما يؤكد معيار IEEE 519-2022، فإن دراسة التوافقيات الموثوقة تحدد الرتب السائدة وتوفر المعلومات اللازمة لضبط الحلول بشكلٍ مستهدف. ويجعل الإفراط في تحديد الحجم من خطر حدوث انخفاض مفرط في الجهد ومشاكل في تنسيق أجهزة الحماية؛ بينما يؤدي التقليل من الحجم إلى بقاء توافقيات متبقية قد تتسبب في تشغيل مفرط للمكثفات أو في قطع غير مبرَّر للتيار.

موازنة انخفاض الجهد، وتخفيض المجموع التوافقي الكلي (THD)، وتنسيق أجهزة الحماية

يتطلب تحديد حجم المفاعل تحقيق توازن بين ثلاثة عوامل مترابطة: انخفاض الجهد، وتخفيف التوافقيات، وتنسيق أجهزة الحماية. فزيادة الحث تحسّن خفض المجموع التوافقي الكلي (THD)، لكنها في المقابل تزيد من انخفاض الجهد في الحالة المستقرة— مما قد يؤدي إلى تدهور عزم المحرك أو تشغيل إنذارات انخفاض الجهد. أما انخفاض الحث بشكل غير كافٍ فيُفشل في كبح التيارات التوافقية، ما يعرّض صمامات التحميل الخاصة بالمكثفات للاحتراق، ويسبب ارتفاع درجة حرارة المحولات، ويزيد التشوه في الجهد ليتجاوز الحدود المحددة في معيار IEEE 519. ويضيف تنسيق أجهزة الحماية طبقةً إضافيةً من التعقيد: إذ يجب أن يحد المفاعل من تيارات التشغيل الأولي والتيارات القصيرة دون التسبب في تأخير في عمل القواطع أو المرحلات الواقية العلوية. وتبدأ أفضل الممارسات باستخدام مفاعل بنسبة 3% كنقطة بداية مثبتة، ثم تُجرى عملية ضبط دقيقة استنادًا إلى تحليل التوافقيات ومقدار انخفاض الجهد المقبول (عادةً ≤5% عند التحميل الكامل). وتساعد أدوات المحاكاة مثل ETAP في التحقق من المقايضات بين مختلف ظروف التشغيل. وعندما يكون المجموع التوافقي الكلي (THD) _v يجب أن تظل أقل من 5%، وغالبًا ما يحقِّق مفاعل بنسبة 4% التوازن الأمثل—مقدِّمًا تخفيفًا قابلاً للقياس مع الحفاظ على استقرار النظام وسلامة الحماية.

ضبط المفاعلات لمنع الرنين والتضخيم

حساب قيمة k والضبط الدقيق لتفادي الرنين المتوازي مع حُزم المكثفات

يمنع الضبط الصحيح للمفاعل حدوث رنين متوازٍ مدمر بين المقاومة التحريضية ( × _م ) والممانعة السعوية ( × _ج ) الناتجة عن حُزم تصحيح معامل القدرة (PFC). والمعيار الرئيسي هو قيمة ك k
k = (X _م ‏/ X _ج ) × 100% ,
حيث × _م = 2πfL و × _ج = ١‏/(٢πfC) . تُحوِّل قيم التفكيك القياسية (٥٫٦٧٪–٧٪) تردد الرنين المتوازي أدناه التوافقيات السائدة—مثلاً، يضع مفاعل بنسبة ٧٪ في نظام بتردد ٥٠ هرتز تردد الرنين عند نحو ١٨٩ هرتز، أي بأمان تحت التوافقي الخامس (٢٥٠ هرتز). ويُنشئ هذا حاجز مقاومة عالي يمنع تدفق التيارات التوافقيّة إلى مجموعة المكثفات، مما يجنب التضخيم والإجهاد الزائد على المكثفات وقمة تشويه الجهد. وتؤكد البيانات الميدانية من شركات الكهرباء أن الأنظمة غير المُهيَّأة تشهد معدلات فشل للمكثفات أعلى بنسبة تصل إلى ٣٠٠٪ أثناء الأحداث التوافقيّة. ولذلك، ك يجب أن تسبق حساب قيمة × _ج والنظام × _م ، وليس القيم المُدرَجة على اللوحة التعريفية.

تقييم خطر الرنين الديناميكي في ظل تغيُّر معاوقة الشبكة

لم تعد مقاومة الشبكة ثابتة: فالتقلبات في إنتاج مصادر الطاقة المتجددة، وتدوير الأحمال، وإعادة تكوين الشبكة تؤدي إلى تقلبات يومية — غالبًا ما تصل إلى ±٤٠٪ أو أكثر. وبما أن المفاعلات المُضبوطة ثابتة التردد قد صُمِّمت لحالة واحدة فقط من مقاومة الشبكة، فإنها تصبح في كثير من الأحيان غير فعّالة أو حتى خطرة في الظروف الواقعية. ولذلك يجب أن تكون تقييمات الرنين الحديثة ديناميكية، وتدمج العناصر التالية:

• قياس طيف المقاومة في الزمن الحقيقي عند نقطة الاتصال المشتركة (PCC)؛
• النمذجة الاحتمالية لأكثر تكوينات الشبكة سوءًا (مثل أقل/أقصى سعة قصر كهربائي)؛
• محاكاة مسح الترددات عبر نطاق التوافقيات من الثالث إلى الخامس والعشرين.
  تُظهر أبحاث معهد أبحاث الطاقة الكهربائية (EPRI) أن 68% من المواقع الصناعية تتعرض لتغيرات في المعاوقة تُبطل ضبط المفاعلات الأولي خلال 12 شهرًا. ويُمكّن الرصد المستمر من إعادة الضبط الاستباقي أو تشغيل أنظمة التحكم التكيفي، مما يقلل حالات تضخيم التوافقيات بنسبة 92% مقارنةً بالتصاميم الثابتة. وينبغي دائمًا تحديد المفاعلات باستخدام كلٍّ من سعة القصر القصوى والدنيا المتوقعة للشبكة لضمان متانتها عبر أقصى الظروف التشغيلية.

اختيار المفاعلات المُحسَّنة حسب نوع التطبيق

يُعد اختيار المفاعلات المستهدفة أمرًا بالغ الأهمية لقمع التوافقيات بكفاءة، إذ تُولِّد الأحمال المختلفة ملفات توافقيات مميزة تتطلب استراتيجيات محددة للتخفيف منها. ويكفل مطابقة خصائص المفاعل مع رتبات التوافقيات السائدة في كل تطبيق الأداء الأمثل، مع تقليل الخسائر في الطاقة ومنع تلف المعدات.

مفاعلات التوافقي الثالث لمراكز البيانات وأنظمة التغذية غير المنقطعة (UPS) ومبدلات الجر

تعتمد مصادر الطاقة غير المنقطعة (UPS) ورفوف خوادم مراكز البيانات ومحولات الجر (مثل أنظمة الدفع في السكك الحديدية) اعتمادًا كبيرًا على تشكيلات المُصحِّحات أحادية الطور التي تُولِّد توافقيات ثلاثية كبيرة — وبخاصة التوافقي الثالث (150 هرتز) والتاسع والخامس عشر. وتتجمع هذه التيارات ذات التسلسل الصفري في الموصل المحايد لأنظمة الطور الثلاثي، ما يعرّضها لخطر التشغيل فوق الحمولة وحدوث مخاطر الحرائق. كما تدور هذه التيارات داخل لفات المحولات الموصَّلة على شكل دلتا، مسببة ارتفاعًا مفرطًا في درجة الحرارة وخفضًا في قدرة التحميل المسموح بها للمحول. وتوفّر المفاعلات المُهيَّأة خصيصًا لحجب التوافقي بتردد 150 هرتز قمعًا على مستوى المصدر، ما يلغي تراكم التيار في الموصل المحايد ويقلل من الفقد في المحولات. وعند تطبيقها بشكلٍ سليم، تحافظ هذه المفاعلات على استقرار الجهد للبنية التحتية لتكنولوجيا المعلومات الحساسة، وتدعم الامتثال لحدود معيار IEEE 519-2022 الخاصة بالتشويه في كلٍّ من التيار والجهد عند نقطة الربط المشتركة (PCC).

مفاعلات التوافقيات الخامسة والسابعة لمُحوِّلات الطاقة الشمسية، وأجهزة التحكم في سرعة المحركات (VFDs)، ومحطات التحليل الكهربائي

مُستقيمات ذات ستة نبضات—الموجودة في محركات التردد المتغير (VFDs)، ومحولات الطاقة الشمسية المتصلة بالشبكة، وخلايا التحليل الكهربائي الصناعية—تُولِّد ترددات توافقية سائدة من الرتبة الخامسة (250 هرتز) والسابعة (350 هرتز). وفي حال عدم ضبطها بشكلٍ مناسب، يمكن أن تترنَّ هذه الترددات مع مكثفات تصحيح معامل القدرة (PFC)، مما يؤدي إلى تضخيم التيارات التوافقية وتشويه موجات الجهد بما يتجاوز الحدود المحددة في المواصفة القياسية IEC 61000-3-12 (مثل: إجمالي التشويه التوافقي THD _v > ٥٪). وتُستخدم مقاومات ترنّية مُخفَّضة التردد بنسبة ٥,٦٧٪ للحد من التوافقية الخامسة عبر تحويل نقطة الرنين إلى ما دون ٢٥٠ هرتز؛ بينما تستهدف المقاومة المُخفَّضة بنسبة ١٤٪ التوافقية السابعة. وتمنع كلتا التكوينتين فشل المكثفات وتحمي أنظمة التحكم في العمليات الحساسة. ومن المهم جدًّا أن تُركَّب هذه المقاومات الاتصال الصاعد قبل مجموعة المكثفات—وليس على التوالي مع الأحمال الفردية—لكي تضمن حجب التوافقيات على مستوى النظام بأكمله، وتجنب فخاخ الرنين المحلية.

أسئلة شائعة

كيف تقلل المقاومة من التيارات التوافقية؟

تستخدم المقاومات المفاعلة الحثية، والتي تزداد قيمتها مع ازدياد التردد، لمعارضة التوافقيات ذات الرتب العليا أكثر من التردد الأساسي. ويؤدي هذا التخفيف إلى تقليل تدفق التيارات التوافقية في النظام.

ما الفروق بين المفاعلات ذات القلب الهوائي والمفاعلات ذات القلب الحديدي؟

توفر المفاعلات ذات القلب الهوائي محاثة خطية وقدرة أفضل على التحمل أثناء الأعطال، مما يجعلها مثالية للتطبيقات الخارجية والعالية الجهد. أما المفاعلات ذات القلب الحديدي فهي أكثر إحكاماً، لكنها عرضة للتشبع، ما يُضعف أدائها في ظروف التيارات الزائدة.

كيف أختار نسبة المحاثة المناسبة للتخفيف من التشويه التوافقي؟

يعتمد الاختيار على توافقيات النظام ومتطلبات الجهد. فالمفاعل ذو النسبة ٢٪ مناسب للتوافقيات المنخفضة، بينما يُفضَّل استخدام المفاعل ذي النسبة ٥٪ للحد من التوافقيات العليا مثل التوافقي الخامس والسابع.

ما أهمية ضبط المفاعلات خارج التردد الرنيني لتفادي الظاهرة الرنينية؟

يمنع الضبط خارج التردد الرنيني حدوث رنين توازي مدمر مع مجموعات المكثفات، والذي قد يؤدي إلى تضخيم التيارات التوافقيّة. ويضمن الضبط السليم أن يكون تردد الرنين أقل من تردد التوافقيات السائدة.

لماذا يلزم إجراء تقييم ديناميكي لمخاطر الرنين؟

يمكن أن تتغير مقاومة الشبكة بسبب مصادر الطاقة المتجددة وتغيرات الأحمال، ما يجعل المفاعلات المُضبوطة بشكل ثابت أقل فعالية. ويضمن التقييم الديناميكي المتانة في ظل الظروف المتغيرة.
