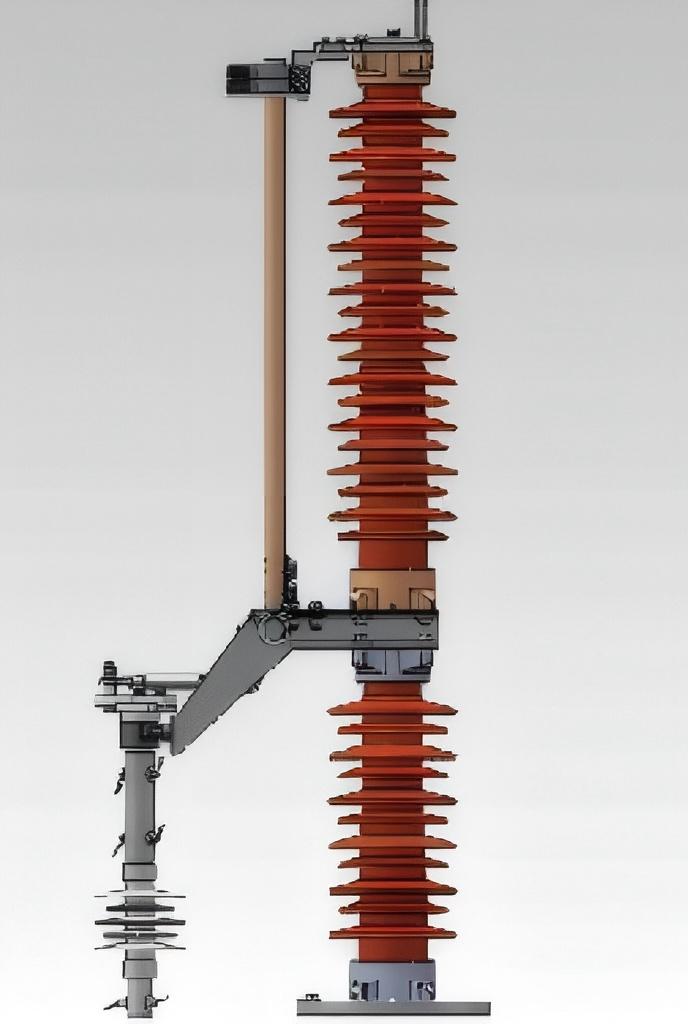

Pregled proizvoda: GW8/13 serija prekidača za isključenje neutralne točke
GW8, GW13 serija prekidača neutralne točke je vanjski uređaj izmjenične struje 50Hz koji se koristi za odvajanje i spajanje neutralnih točaka pod uvjetima bez opterećenja.
GW13 tip može koristiti CJ2 tip motorno pokretani mehanizam ili CS17G/CS14G tip ručni mehanizam za rad; GW8 tip može koristiti CJ2 tip motorno pokretani mehanizam ili CS14G tip ručni mehanizam za rad.
GW8/GW13 serija prekidača neutralne točke sastoji se od jednog pola i mehanizma za rad. Jedan pol uključuje temelj, potporni izolator, provodnu ruku i kontakt, itd. Mehanizam za rad ostvaruje uključivanje/isključivanje prekidača putem pogonske šipke koja pokreće provodnu ruku.
Specifikacije i parametri:
| stavka | Jedinica | Parametri | ||||||
| Model proizvoda | GW8 | GW13 | ||||||
| Nominalni napajni | kV | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| 1 min snaga frekvencija izdržljivost napona | kV | 85 | 140 | 230 | 85 | 160 | 230 | |
| Ocijenjena izdržljivost napona munje | kV | 185 | 325 | 550 | 185 | 350 | 550 | |
| Nominalni strujni | A | 630 | 630,1250,1600 | |||||
| Nazivna kratkotrajna izdržljivost struje | kA/S | 25/4 | 40/4 | |||||
| Nominalni vrhunski izdržljivi strujni | kA | 63 | 100 | |||||
| Mehaničko opterećenje ocijenjenog priključka (razina) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| Mehanizam rada elektromotora | Model | CJ2 | CJ2 | |||||
| Napon motora | V | AC380 ,DC220 ,DC110 | ||||||
| Kontrolna napetost | V | AC220 ,AC380 ,DC220 ,DC110 | ||||||
| Vrijeme rada | S | 7± 1 | ||||||
| Izlazni kut | 180⁰ | |||||||
| Ručni mehanizam za rad | Model | CS14G | ||||||
| Kontrolna napetost | V | AC220 ,DC220 ,DC110 | ||||||
Karakteristike proizvoda:
Provodni rukav je napravljen od pravokutne aluminijske legure, koja ima visoku čvrstoću, malu težinu, veliku površinu za disipaciju topline i dobru funkciju protiv korozije.
kontaktni prst samostalne ovisnosti je napravljen od posebne bakrene legure, Samostalni elastični stezni kontakt će spriječiti opasni krug smanjenja sile stezanja kontakta, povećanja otpora kontakta i zagrijavanja kontakta uzrokovanog korozijom opruge i toplinskom žarenjem. Kontaktni prst i kontaktna osnova su fiksirani i povezani vijcima kako bi se spriječila kontaminacija uljem i prašinom te stabilizirali otpor kontakta. Kontakt je savijen od bakrene ploče, koja ima kratku udaljenost trenja i malu operativnu silu s kontaktnim prstom, Ova provodna struktura ima nacionalni patent za korisni model.
Dio rotacije je dizajniran prema zahtjevima bez održavanja. Osnova rotacije je dizajnirana kao zatvorena struktura, Struja, prašina i opasni plinovi ne mogu ući, Ležajevi rade u dobrom okruženju. Koristi se mazivo br. 2 niske temperature kako bi se spriječila korozija ležajeva i gubitak i sušenje maziva, Suradnička struktura od nehrđajućeg čelika i ležaja bez ulja s automatskim podmazivanjem usvojena je u svim dijelovima rotacijskog trenja. Čelični rad koristi tehniku vrućeg pocinčavanja kako bi se osigurala fleksibilnost, pouzdanost i bez održavanja prekidača.
Nudimo najnaprednije inženjerske dizajnerske rješenja i rješenja tehnologije proizvoda globalnim kupcima električne energije, i nastavljamo stvarati vrijednost za komercijalni uspjeh globalnih kupaca električne energije.
