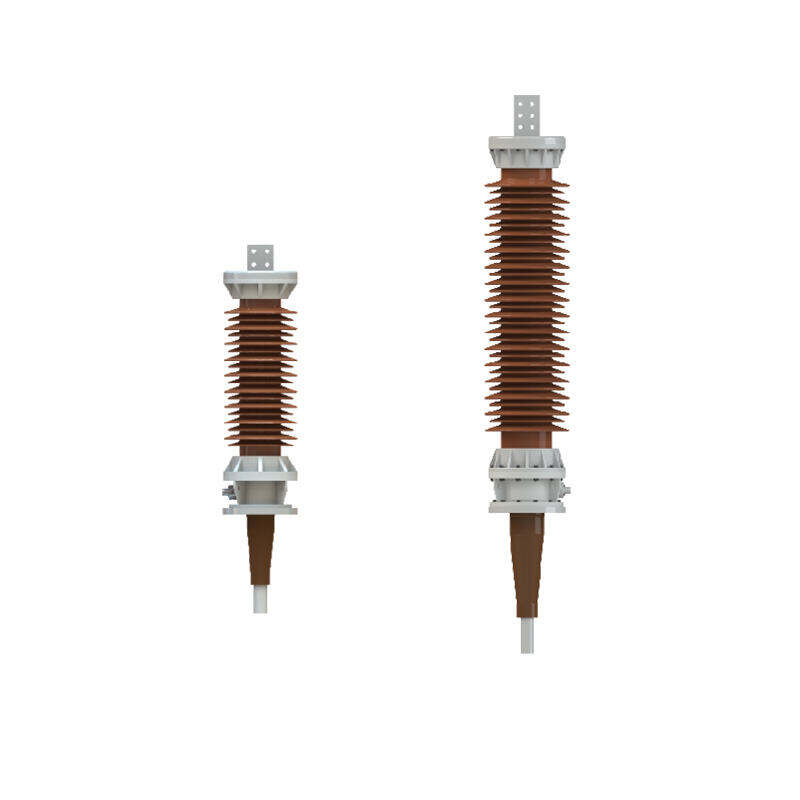

¿Son adecuados los GIS para la construcción de subestaciones compactas?

Fundamentos de optimización del espacio e ingeniería dieléctrica

Requerimientos de ubicación urbana y realidades de contención de la huella

La planificación moderna de infraestructuras urbanas enfrenta un desafío constante al integrar activos de distribución eléctrica de alta tensión en centros metropolitanos densamente poblados. Las infraestructuras convencionales de equipos de conmutación aislados en aire (AIS, por sus siglas en inglés) dependen en gran medida del aire atmosférico como medio dieléctrico principal de aislamiento entre fases activas de alta tensión. En consecuencia, las normativas internacionales de seguridad exigen amplias distancias físicas de separación entre fases y entre fase y tierra, lo que obliga a las subestaciones AIS a ocupar extensas superficies de terreno costoso. En entornos civiles restringidos, donde la asignación de terreno es limitada o los costos inmobiliarios son prohibitivos, la expansión de subestaciones tradicionales al aire libre resulta prácticamente imposible. La transición hacia una alta tensión gIS la infraestructura ofrece una solución directa a estos cuellos de botella espaciales, lo que permite a los planificadores de servicios públicos reducir significativamente la huella total del emplazamiento y construir subestaciones robustas y de alta capacidad dentro de edificios compactos o cámaras subterráneas.

Física dieléctrica de aislamiento y mecanismos de encapsulación por fases

La excepcional compresión espacial lograda por los interruptores de potencia aislados en gas proviene directamente de la dinámica de fluidos avanzada y de la física molecular del aislamiento. Un equipo de alta tensión gIS integra todos los componentes eléctricos principales —como interruptores de vacío, seccionadores, interruptores de puesta a tierra y transformadores de corriente— dentro de una envolvente metálica herméticamente sellada y conectada a tierra, llena de hexafluoruro de azufre ( $SF_6$ gas o mezclas alternativas de gas ecológicamente eficientes. Dado que este gas aislante presenta una resistencia dieléctrica mucho mayor que la del aire atmosférico bajo condiciones idénticas de presión, la distancia física necesaria para aislar los componentes activos disminuye drásticamente. Los conductores eléctricos se disponen coaxialmente dentro de cámaras de aluminio o acero inoxidable, lo que prácticamente elimina el riesgo de arcos eléctricos entre fases. Esta configuración sellada permite que las subestaciones de alta tensión operen a su máxima capacidad, requiriendo tan solo una fracción del volumen físico habitualmente exigido por las infraestructuras al aire libre.

Marcos de seguridad y métricas de fiabilidad durante el ciclo de vida

Normas internacionales de ensayo y seguridad eléctrica pesada

La implementación de infraestructura de red de alta tensión en zonas públicas o comerciales compactas exige el cumplimiento estricto de rigurosas normalizaciones internacionales de ingeniería. Los conjuntos aislados en gas de alto rendimiento están diseñados y sometidos a ensayos exhaustivos conforme a marcos normativos globales como las normas IEC 62271-203 y IEEE C37.122, que establecen los criterios de diseño y fabricación para equipos de conmutación metálicos cerrados. Estas directrices internacionales exigen protocolos de verificación rigurosos respecto a los niveles de tensión soportada a frecuencia de potencia, la resistencia a sobretensiones de origen atmosférico (impulso de rayo) y la contención de arcos internos por falla. Al alojar los componentes activos dentro de una envoltura metálica continua y sólidamente conectada a tierra, el sistema elimina los campos eléctricos exteriores y reduce significativamente los riesgos para la seguridad pública. Este diseño completamente cerrado garantiza que el personal operativo permanezca totalmente protegido frente a descargas disruptivas accidentales o peligros ambientales externos durante las tareas habituales de mantenimiento de subestaciones o las operaciones del sistema de red.

Diagnóstico de descargas parciales e integridad de la densidad del gas

Mantener un tiempo de actividad operativa ininterrumpido en una red eléctrica regional exige la supervisión continua del estado interno del aislamiento. A diferencia de las instalaciones al aire libre, expuestas a condiciones meteorológicas cambiantes, un sistema sellado aislado con gas depende de instrumentos diagnósticos altamente precisos para identificar defectos internos de forma temprana. Las configuraciones avanzadas utilizan sensores integrados de ultra alta frecuencia (UHF) para detectar la actividad de descargas parciales: chispas eléctricas microscópicas que indican la degradación de la barrera aislante antes de que ocurra una falla total. Además, las redes automatizadas de monitoreo de la densidad del gas controlan las presiones internas del gas, compensando los cambios térmicos ambientales para evitar caídas en la rigidez dieléctrica. Estas herramientas proactivas de supervisión proporcionan a los operadores de la red datos accionables, lo que permite una protección estructurada y predictiva de los activos y evita fallos inesperados sin necesidad de desmontajes físicos periódicos.

Adquisición Técnica e Infraestructura Global de Suministro

Auditoría Industrial de Calidad para la Adquisición de Suministros de Servicios Públicos

La adquisición de equipos eléctricos robustos a nivel empresarial requiere un proceso riguroso de auditoría técnica para garantizar la estabilidad operativa a largo plazo y la durabilidad de los activos. Los equipos técnicos de adquisiciones van más allá de los folletos básicos del producto para evaluar detalladamente las disciplinas fundamentales de fabricación y las líneas de montaje automatizadas de la planta productora. Entre los parámetros críticos de verificación se incluyen la comprobación de la precisión de las uniones soldadas de aluminio realizadas por robots, la inspección de la limpieza de los entornos de montaje en salas limpias y el análisis de las mediciones de resistencia de contacto en todos los conductores principales. Los gestores de activos de las empresas distribuidoras priorizan las plantas productoras que emplean secuencias de pruebas automatizadas completamente integradas y sistemas automatizados de seguimiento de alineación láser antes del envío final. Esta supervisión industrial rigurosa garantiza que cada módulo enviado cumpla con las tolerancias de ingeniería estrictas, proporcionando una base fiable para instalaciones de infraestructura crítica en todo el mundo.

Sofisticación en la fabricación y soporte internacional en la red

Ejecutar diseños complejos de encapsulamiento de gas y fabricar componentes para equipos de conmutación de alta tensión a escala global requiere un socio industrial con amplias instalaciones de producción y una amplia experiencia en cadenas de suministro B2B. Este alto nivel de precisión técnica y fluidez en la entrega B2B a nivel global es lo que caracteriza a especialistas industriales consolidados como SINOTECH . Al operar instalaciones avanzadas de mecanizado de precisión, centros de ensamblaje en salas limpias de alta capacidad y laboratorios de pruebas de alta tensión de última generación, SINOTECH garantiza que cada gIS el ensamblaje logra las tolerancias físicas precisas y la integridad aislante requeridas para la implementación global exigente en infraestructuras. La planta de fabricación gestiona sin problemas las demandas logísticas globales a gran escala, manteniendo al mismo tiempo el cumplimiento total de las normas internacionales de ingeniería eléctrica. Esta red de suministro robusta proporciona a las empresas eléctricas internacionales y a las entidades de gestión de proyectos una fuente altamente fiable de activos de red verificados, diseñados para apoyar la construcción de subestaciones compactas en distintos países.

Preguntas frecuentes

¿Cuánto espacio se puede ahorrar sustituyendo una subestación AIS tradicional por una GIS?

Al utilizar un gas aislante de alta densidad en lugar de las distancias de separación requeridas con aire atmosférico, un sistema aislado en gas puede reducir la huella física total de una subestación hasta un 70 % u 80 %. Esta importante reducción espacial permite que los sistemas de alta capacidad se instalen dentro de edificios urbanos de varias plantas o en ubicaciones subterráneas.

¿Por qué es fundamental el ensamblaje en sala blanca para la fabricación de equipos de corte aislados en gas?

La rigidez dieléctrica interna de un sistema aislado con gas depende de la pureza absoluta del aislamiento. Incluso partículas microscópicas de polvo, virutas metálicas o humedad atmosférica retenida en el interior de la envolvente durante el montaje pueden distorsionar el campo eléctrico, provocando actividad localizada de descarga parcial y una rotura prematura del aislamiento.

¿Cómo mejora una envolvente metálica conectada a tierra la seguridad del operario durante el mantenimiento?

Dado que todos los conductores de alta tensión están completamente sellados dentro de una carcasa metálica continua y conectada a tierra, la superficie exterior del equipo permanece a potencial eléctrico cero. Esto protege al operario contra descargas eléctricas y elimina por completo el riesgo de contacto accidental con componentes bajo tensión durante las tareas habituales.
